| 500 kN | |
| TR 120×16 | |
| 1000 rpm | |
| 1000 rpm | |
| GGG-50, Résistance à la corrosion, élégant | |
| Acier, de cémentation tempé, recitifé | |
| 168 kg | |
| 77 kg | |
| synthétique huile de graissage | |
| Lubrification à la graisse | |
| max 60 °, plus élevée sur demande | |
| N: 92,3 kg cm² / L: 72,6 kg cm² | |
| max. 408 Nm (N) / max. 170 Nm (L) | |
| max. 1 940 Nm | |
| Rotation (R) |

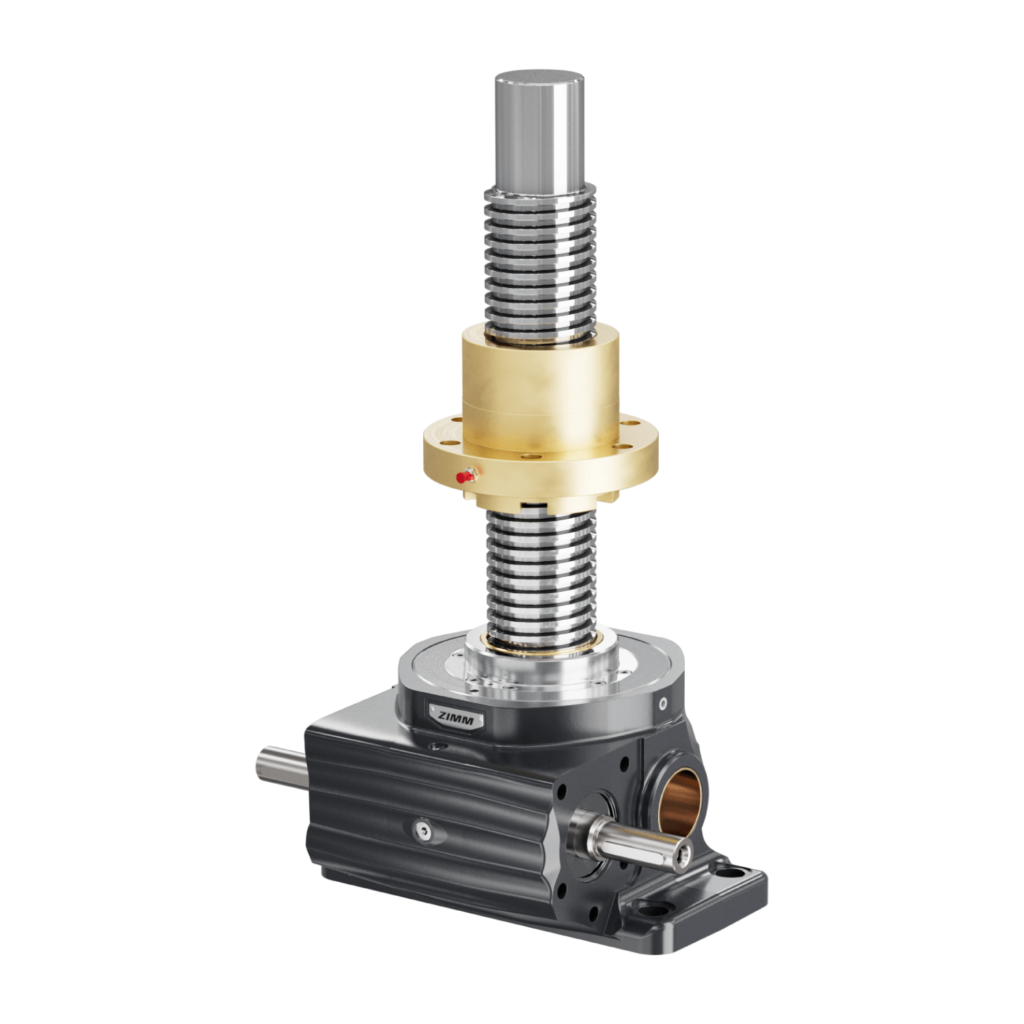

Vis tournante | R
La vis est fixée à la roue à vis sans fin et tourne avec elle. L’écrou monte et descend en fonction du sens de rotation de l’arbre d’entrée.
Vis à avance axiale | S
La roue à vis sans fin possède un filetage interne et transforme les mouvements rotatifs en mouvements linéaires. (tant que la vis ne peut pas tourner sur elle-même à l’aide d’un anti-rotation)
Vous êtes actuellement en train de consulter le contenu d’un espace réservé de YouTube. Pour accéder au contenu réel, cliquez sur le bouton ci-dessous. Veuillez noter que ce faisant, des données seront partagées avec des providers tiers.
Les douilles pivotantes sont intégrées dans le carter du vérin séries ZE, ZE-H et Z. Les douilles pivotantes peuvent être soumises à la pleine charge nominale en compression et en traction.
Placement
5kN – 25kN | Côté avant et arrière
35kN – 1000kN | Latéral
Vous êtes actuellement en train de consulter le contenu d’un espace réservé de YouTube. Pour accéder au contenu réel, cliquez sur le bouton ci-dessous. Veuillez noter que ce faisant, des données seront partagées avec des providers tiers.
Vous êtes actuellement en train de consulter le contenu d’un espace réservé de YouTube. Pour accéder au contenu réel, cliquez sur le bouton ci-dessous. Veuillez noter que ce faisant, des données seront partagées avec des providers tiers.
| Relubrifier la vis d’entraînement à billes KGT toutes les 300 heures de fonctionnement effectif. Pour des charges élevées, toutes les 100 heures. | |
| La vis trapézoïdale doit être inspectée régulièrement et relubrifiée en fonction du cycle de travail. |
Vous êtes actuellement en train de consulter le contenu d’un espace réservé de YouTube. Pour accéder au contenu réel, cliquez sur le bouton ci-dessous. Veuillez noter que ce faisant, des données seront partagées avec des providers tiers.
Un écrou de sécurité est utilisé en particulier là où un passage du vérin est susceptible de mettre en danger les personnes. Un écrou de sécurité peut aussi protéger contre les dommages sur les machines et les temps d’immobilisation dans les autres installations.
Usure
Au bout d’une usure de 25 % max. du pas de vis, l’écrou porteur (R) ou le vérin (S) doit être remplacé.
Contrôle
L’usure ou le jeu entre les filetages doit être contrôlé et documenté régulièrement (selon le taux d’utilisation). Il est ainsi possible de prévoir un remplacement suffisamment tôt pour éviter une panne de l’installation.
Surveillance électrique
Une surveillance électrique permet de signaler que l’usure du filetage de l’écrou d’env. 25 % a été atteinte et de l’indiquer immédiatement sur le poste central. Le remplacement des pièces usées peut être organisé à temps.
