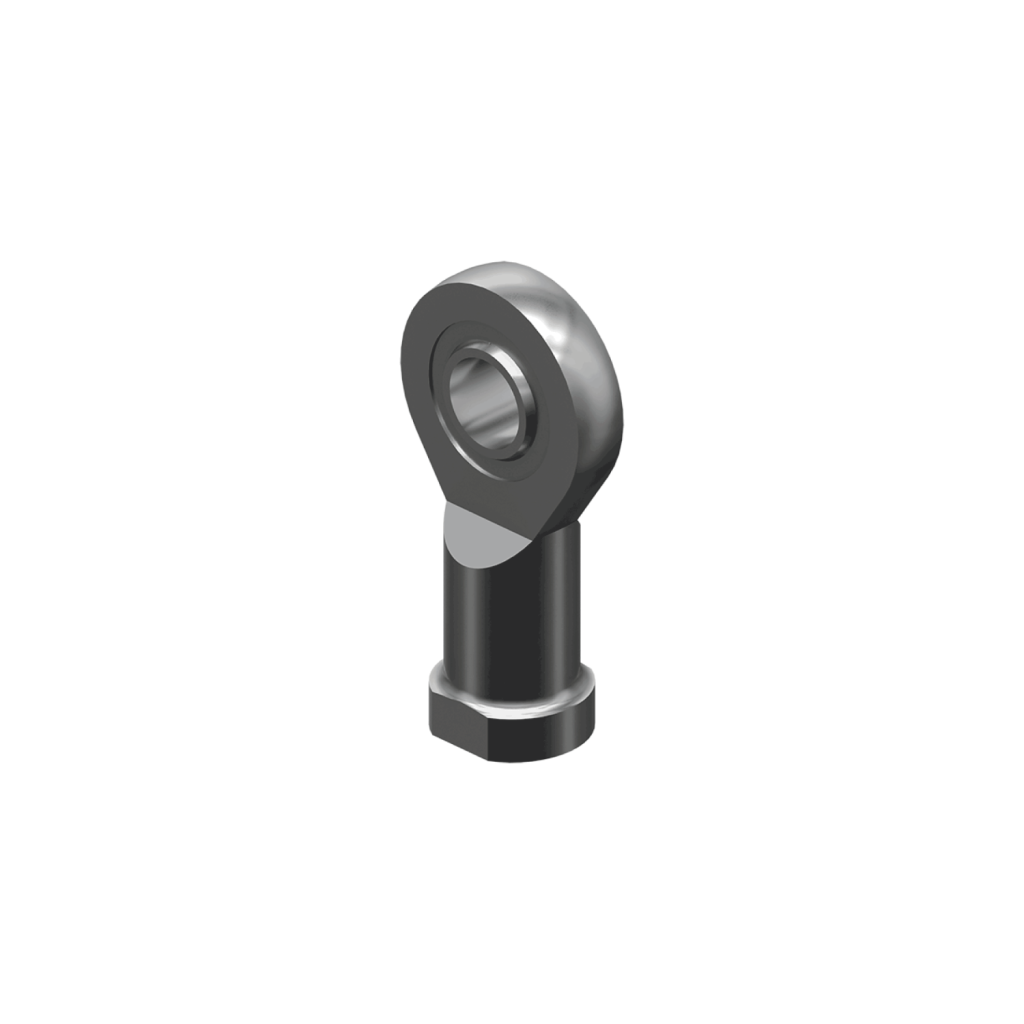

Tête sphérique KGK

Matériau 2.5 kN:	Acier/PTFE avec tige filetée; (INOX sur demande)
Matériau 5 kN - 1000 kN:	Acier/acier, galvanisé

Attention:
Utilisation avec système anti-rotation uniquement!

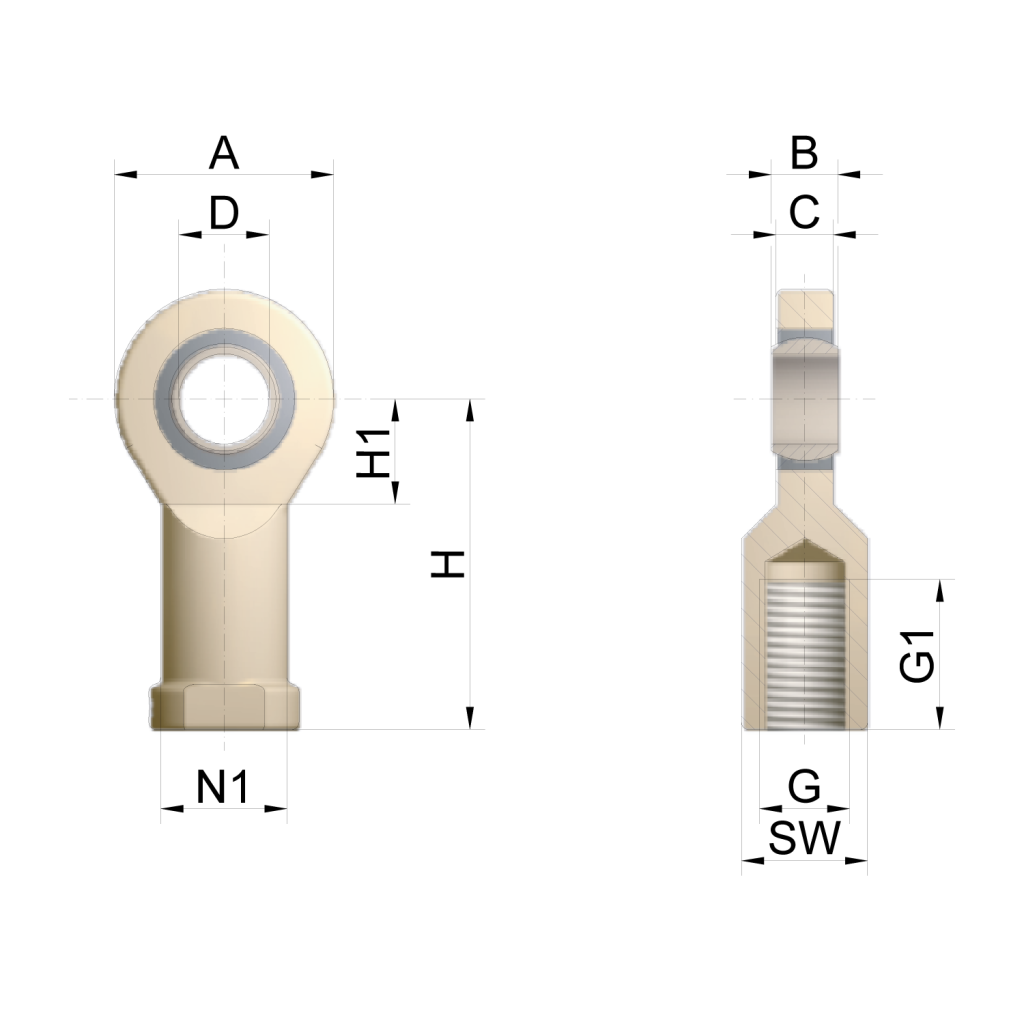

Tailles	A	B	C	D	G	G1	H	H1	SW	N1	kg
2.5 kN	31	14	12	10	M10	19	43	15	16	15	0,11
5 kN	34	10	8	12	M12	23	50	17,5	18	17	0,1
10 kN	40	12	10	15	M14	30	61	20	21	20	0,16
25 kN	53	16	13	20	M20	40	77	27,5	30	27,5	0,32
35 kN	73	22	19	30	M30	56	110	37	41	40	1
50 kN	73	22	19	30	M30	56	110	37	41	40	1
100 kN	92	28	24	40	M36	65	142	46	60	52	1,9
150 kN	11 2	35	31	50	M42x2	68	160	56	70	62	3,6

Dimensions pour d’autres tailles sur demande.
