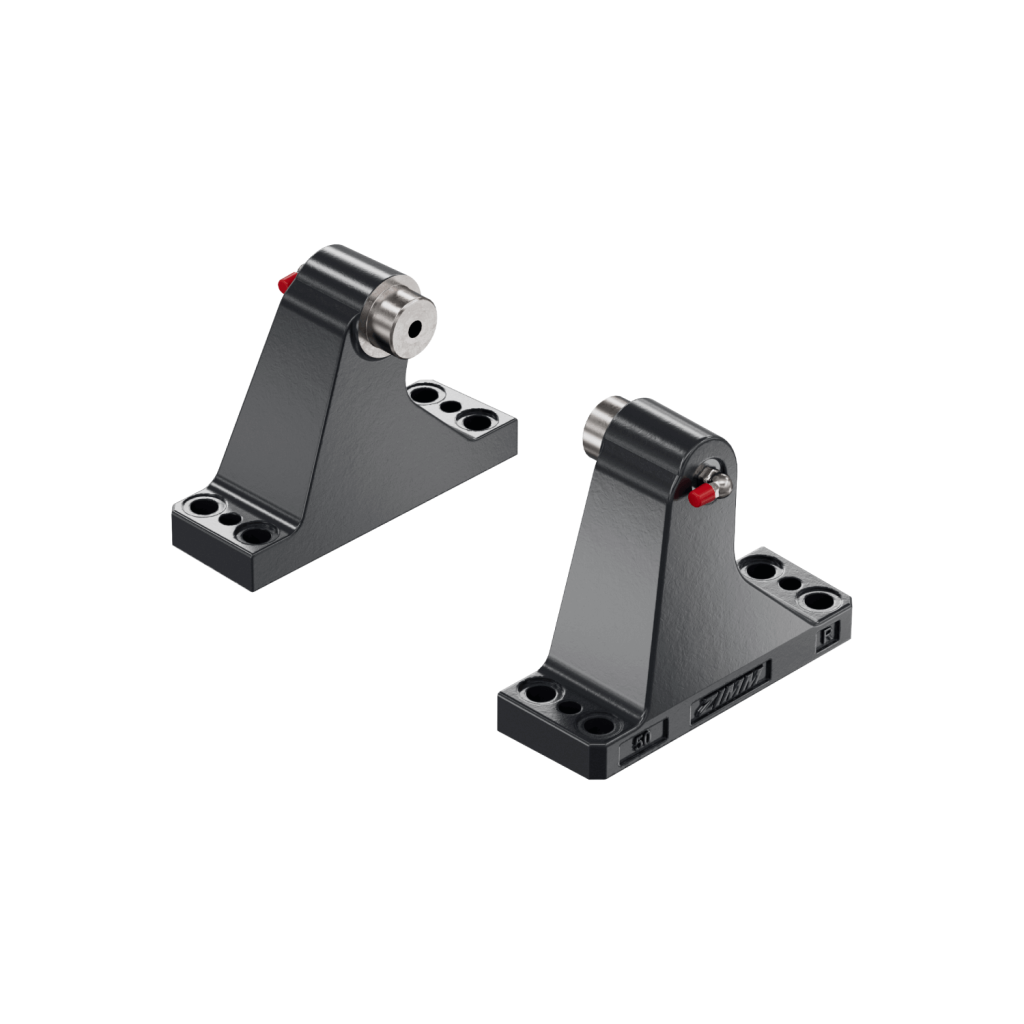

| Acier moulé, trempé et revenu, résistant à la corrosion | |
| Parallèle à l’entraînement |
Lubrification:
Les douilles en bronze sont revêtues de PTFE, il n’est donc pas nécessaire de les lubrifier en fonctionnement normal. Une lubrification régulière est cependant recommandée pour les charges élevées.

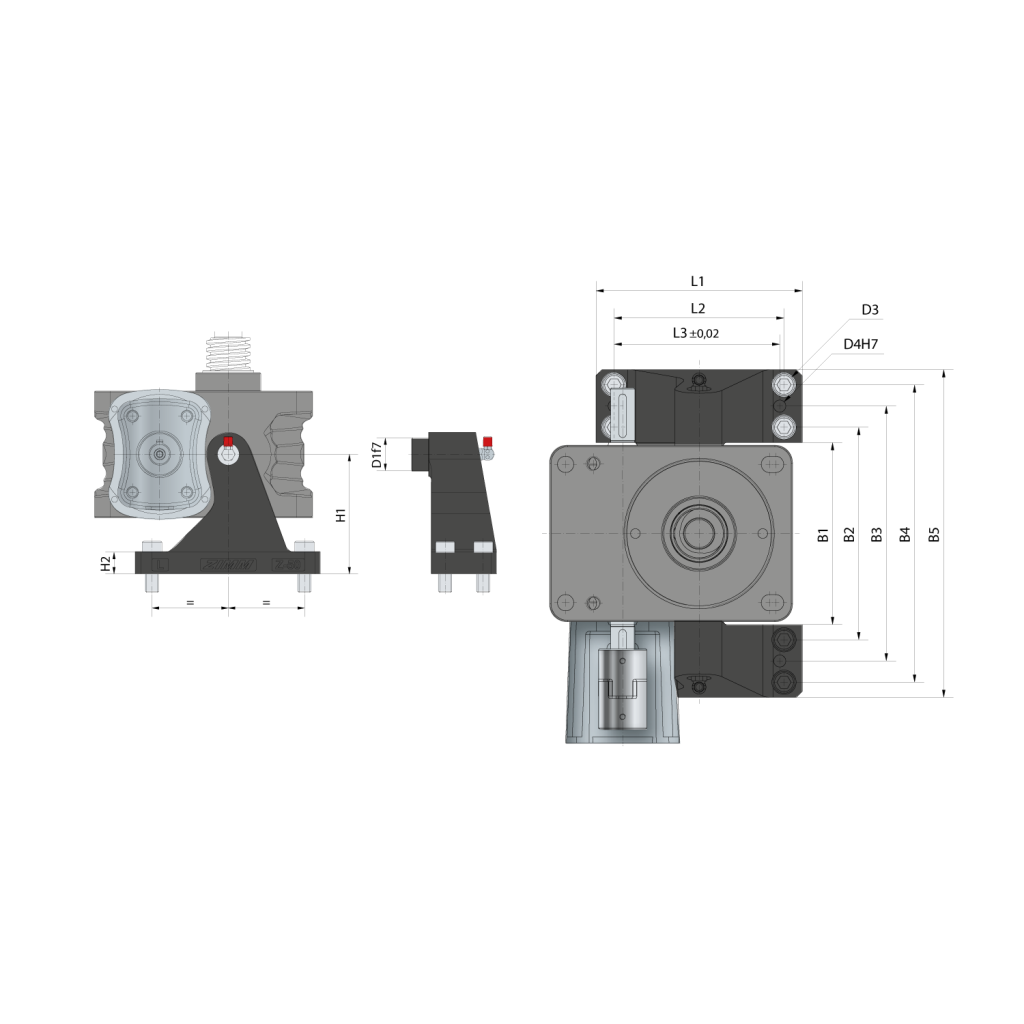

| Tailles | D1 | D3 | D4 | H1 | H2 | L1 | L2 | L3 | B1 | B2 | B3 | B4 | B5 | kg/set |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 35 kN | 28 | 11 | 8 | 85 | 18 | 130 | 106 | 106 | 124 | 146 | 174 | 202 | 224 | 3,2 |
| 50 kN | 30 | 13 | 10 | 110 | 18 | 170 | 140 | 140 | 150 | 175 | 210 | 245 | 270 | 5 |
| 100 kN | 40 | 22 | 20 | 120 | 22 | 260 | 180 | 225 | 210 | 250 | 290 | 330 | 370 | 11,8 |
| 150 kN | 50 | 22 | 20 | 135 | 24 | 280 | 200 | 235 | 222 | 262 | 312 | 362 | 402 | 18 |
Dimensions pour d’autres tailles sur demande.
