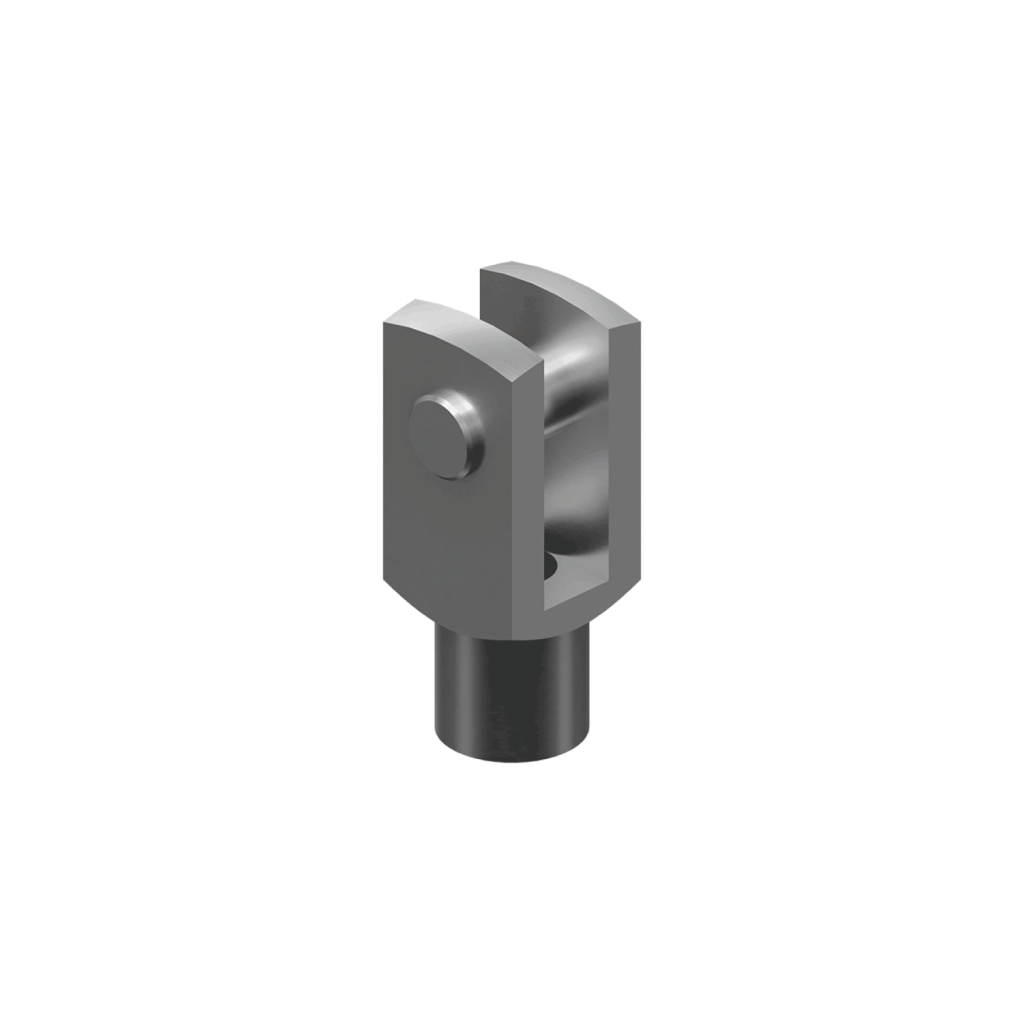

Chape GK | ZIMM

Matériau:	Acier, galvanisé (INOX sur demande), avec axe, goupilleund et avec tige filetée

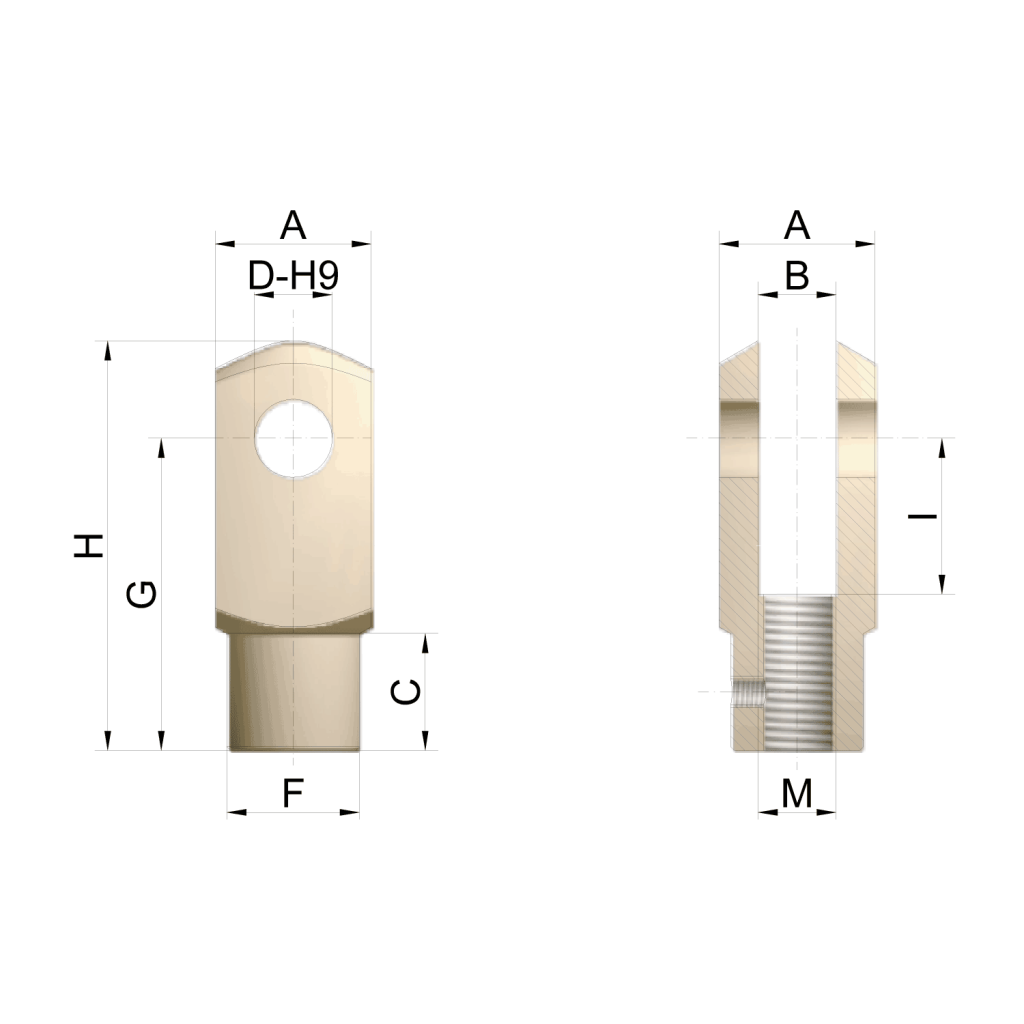

Tailles	A	B	C	D	M	F	G	H	I	kg
2.5 kN	20	10	15	10	M10	18	40	52	20	0,1
5 kN	24	12	18	12	M12	20	48	62	24	0,16
10 kN	27	14	22	14	M14	24	56	72	28	0,24
25 kN	40	20	30	20	M20	34	80	105	40	0,71
35 kN	60	30	42	30	M30	52	120	160	60	2,48
50 kN	60	30	42	30	M30	52	120	160	60	2,48
100 kN	70	36	54	35	M36	60	144	188	72	3,7
150 kN	85	42	63	42	M42x2	70	168	232	84	5,3

Dimensions pour d’autres tailles sur demande.
