| Acier, résistant à la corrosion | |
| Bronze, revêtu PTFE |
Sens de la charge principale:
Choisir le sens de la charge principale de sorte que la charge appuie sur l’écrou.

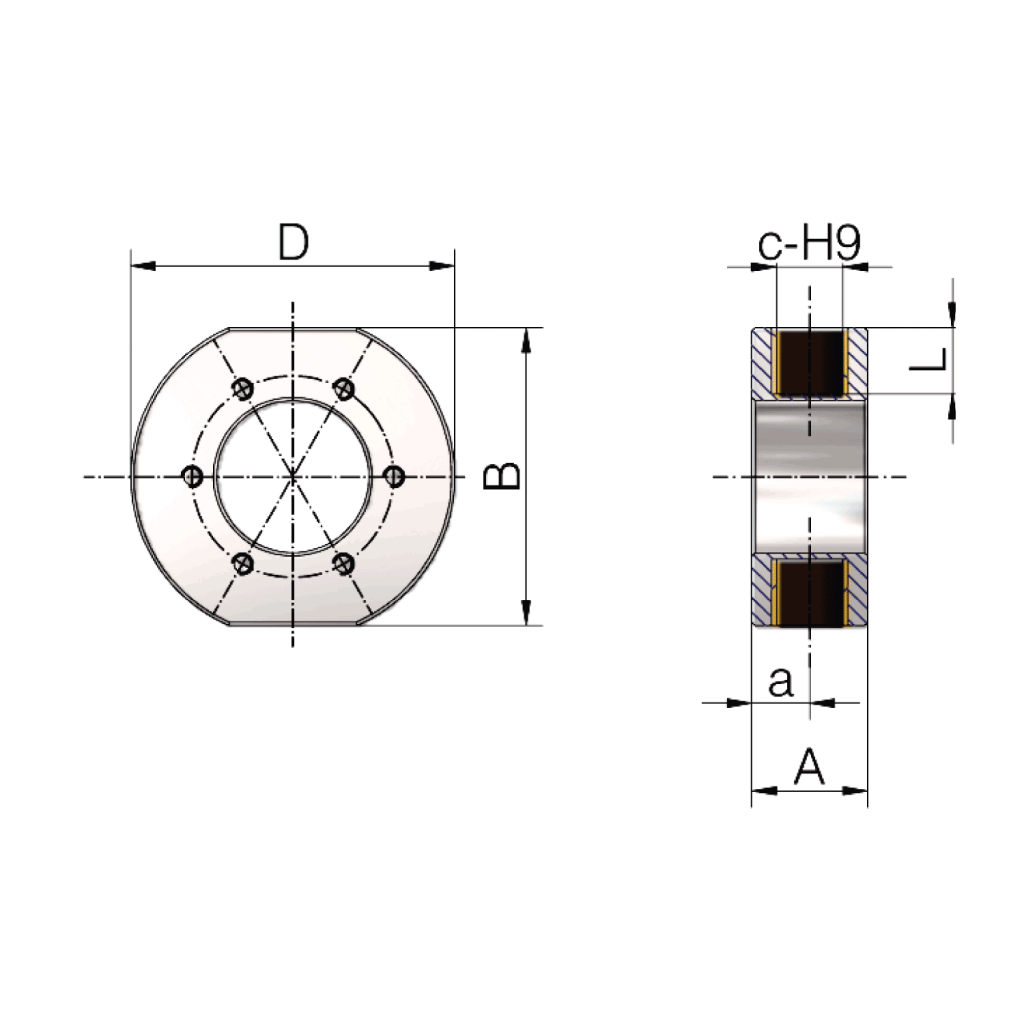

| Tailles | B | D | c-H9 | L | A | a | kg |
|---|---|---|---|---|---|---|---|
| 5 kN | 72 | 78 | 16 | 15 | 30 | 15 | 1 |
| 10 kN | 72 | 78 | 16 | 15 | 30 | 15 | 0,9 |
| 25 kN | 90 | 98 | 20 | 20 | 36 | 18 | 1,4 |
| 35 kN | 100 | 11 6 | 28 | 15 | 46 | 23 | 2,3 |
| 50 kN | 100 | 11 6 | 30 | 15 | 46 | 23 | 2,3 |
| 100 kN | 140 | 156 | 40 | 25 | 60 | 30 | 4,8 |
| 150 kN | 145 | 160 | 50 | 25 | 76 | 38 | 6,8 |
Dimensions pour d’autres tailles sur demande.
