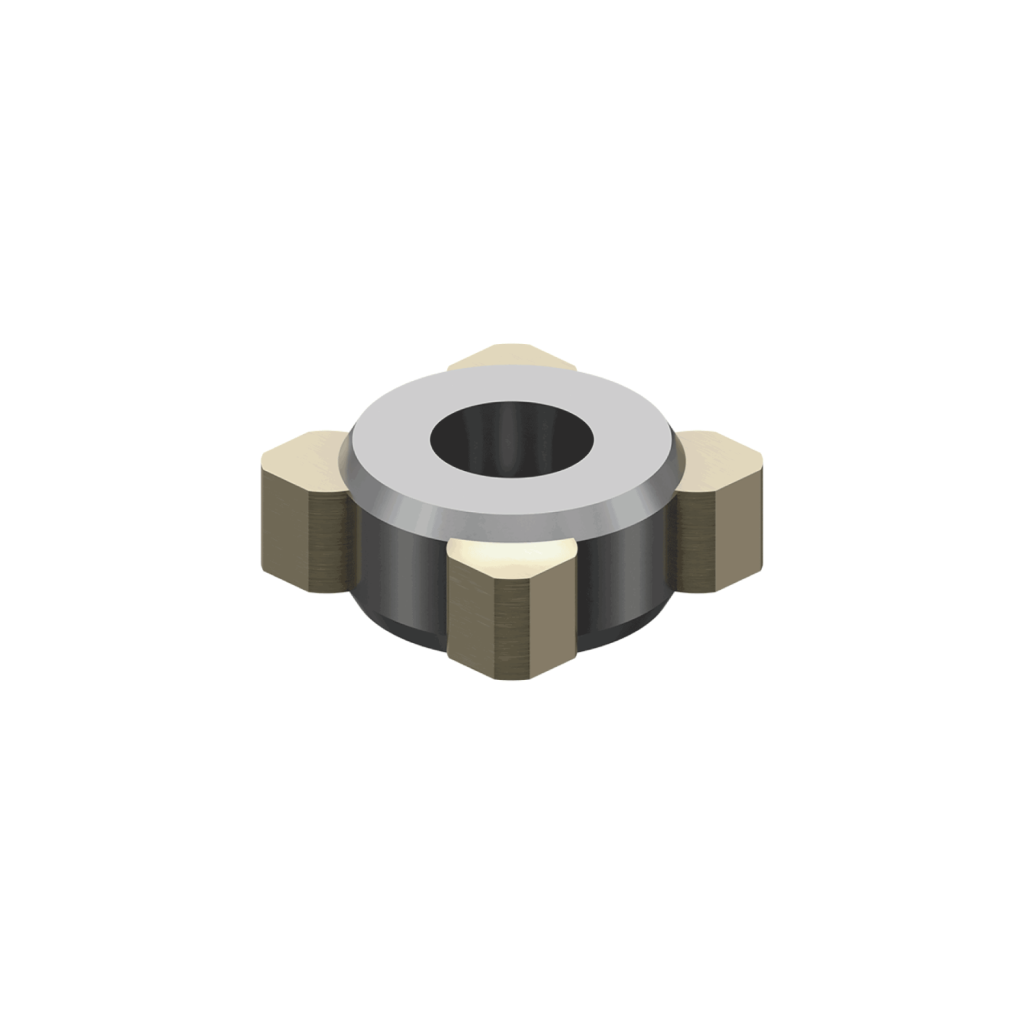

Système anti-rotation VS

Matériau 2.5 kN:	POM avec tige filetée
Matériau 5 kN:	Bronze massif
Matériau 10 kN - 1000 kN:	Acier
	Un système anti-rotation est nécessaire si la vis n’est pas liée à la construction de manière à ne pas pouvoir tourner ou en liaison avec un interrupteur de fin de course ou une tête sphérique KGK.

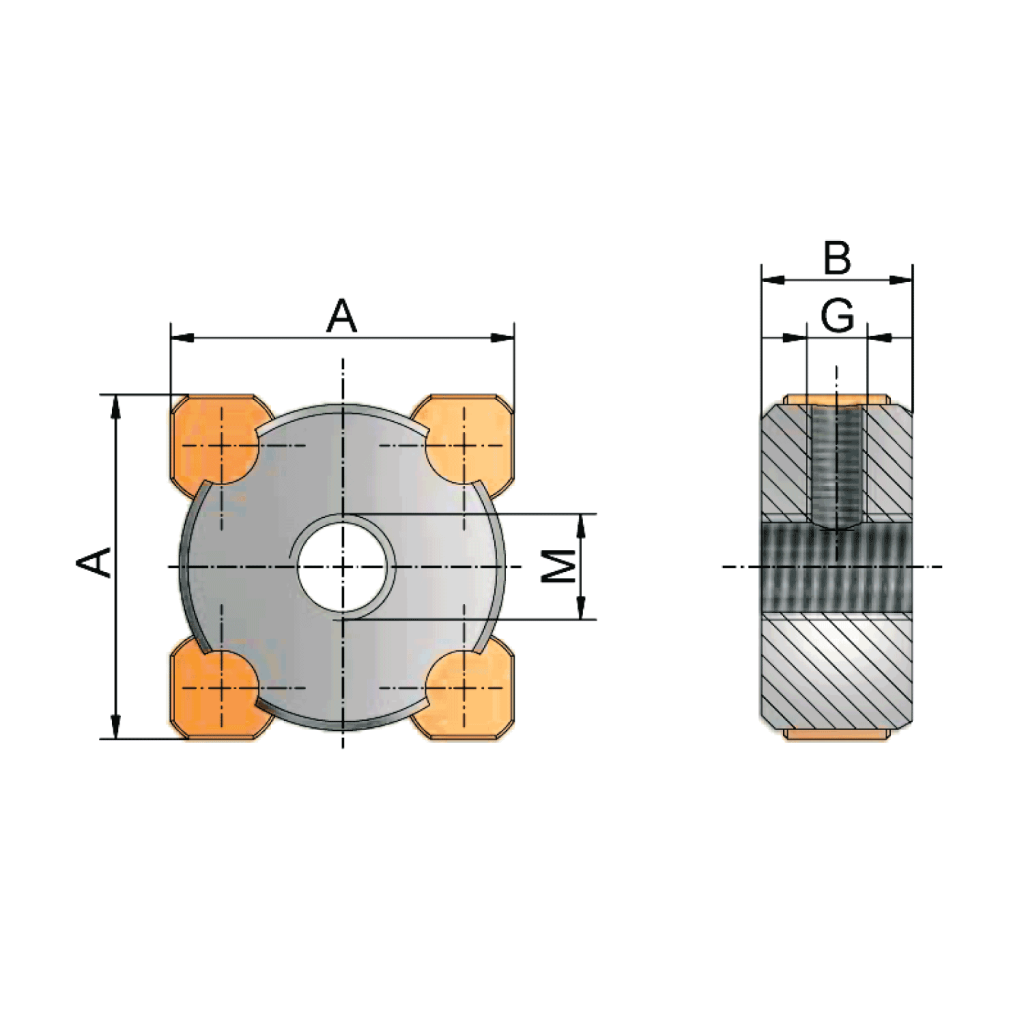

Tailles	A	B	G	M	kg
2.5 kN	31×21	15	Ø3	M10	0,01
5 kN	31	15	M6	M12	0,1
10 kN	46	20	M8	M14	0,23
25 kN	46	20	M8	M20	0,23
35 kN	56	30	M8	M24	0,65
50 kN	84	30	M10	M30	1,27
100 kN	84	30	M10	M36	1,2
150 kN	114	30	M12	M48x2	2,15

Dimensions pour d’autres tailles sur demande.
