| Acier, résistant à la corrosion | |
| Parallèle à l’entraînement Perpendiculaire à l’entraînement |
Lubrification:

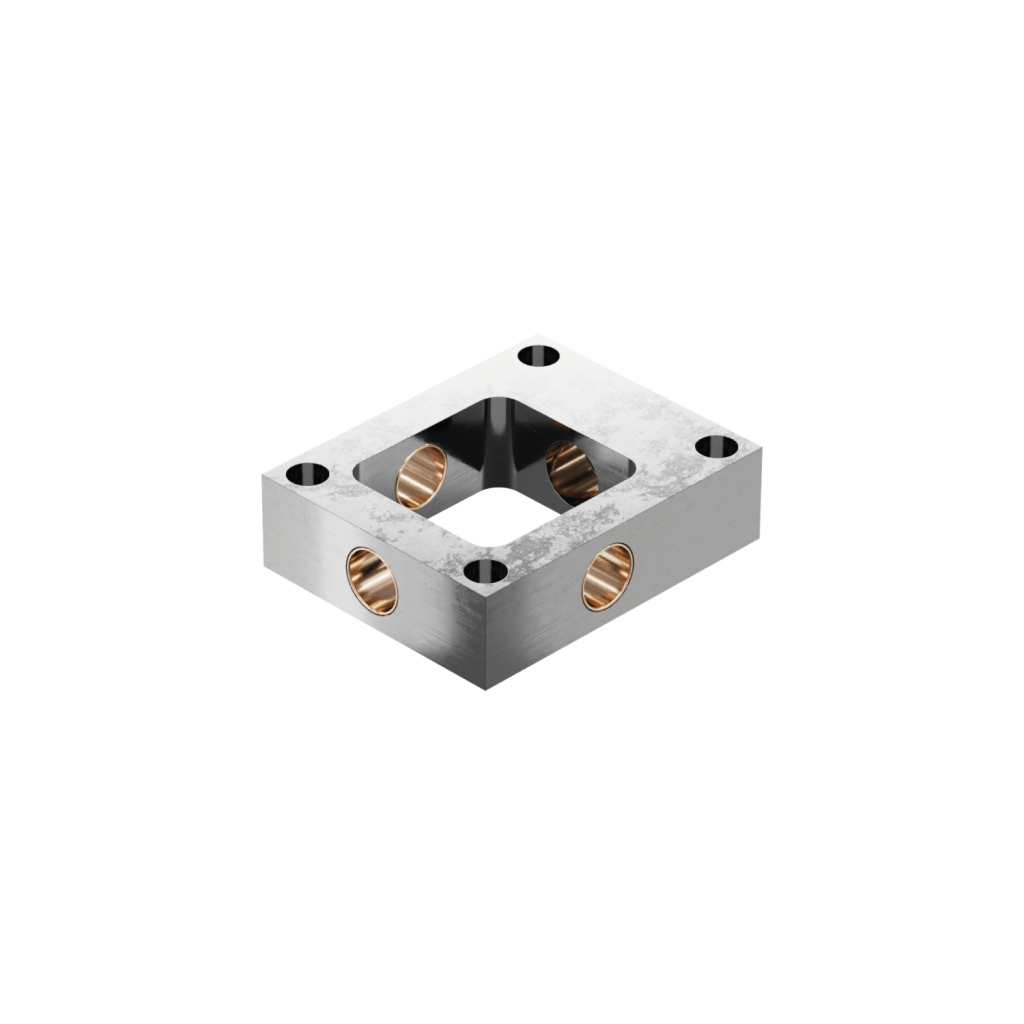

Les douilles en bronze sont revêtues de PTFE, il n’est donc pas nécessaire de les lubrifier en fonctionnement normal. Une lubrification régulière est cependant recommandée pour les charges élevées.
Pour les gros moteurs, les courses longues et les taux d’utilisation élevés, la variante avec support-cardan KAR est préférable car le poids du moteur sera alors absorbé par les points d’appui et n’agira pas sur la vis.
Attention:
Le support-cardan KAR permet de faire fonction ner plusieurs vérins en série.

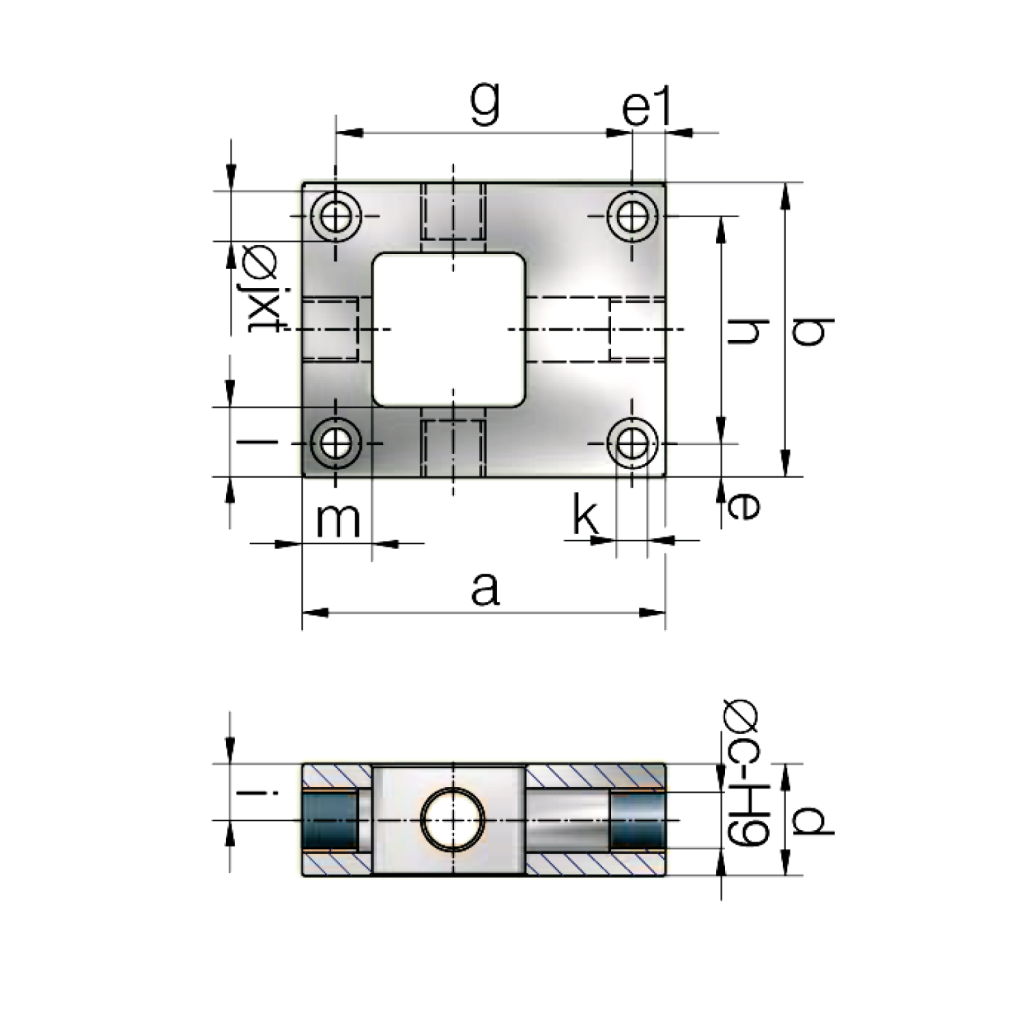

| Tailles | a | b | c | d | e | e1 | g | h | i | j | k | l | m | t | kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.5 kN | 70 | 50 | 16 | 30 | 6 | 6 | 48 | 38 | 13 | 13 | 6,6 | 11 | 13 | 8 | 0,2 |
| 5 kN | 80 | 72 | 16 | 30 | 10 | 10 | 60 | 52 | 15 | 15 | 9 | 18 | 10 | 9 | 0,8 |
| 10 kN | 100 | 85 | 16 | 30 | 11 | 11 | 78 | 63 | 15 | 15 | 9 | 16 | 11 | 9 | 1,2 |
| 25 kN | 130 | 105 | 20 | 40 | 12 | 12 | 106 | 81 | 20 | 18 | 11 | 25 | 25 | 11 | 2,8 |
| 50 kN | 180 | 145 | 30 | 50 | 15 | 15 | 150 | 11 5 | 25 | 20 | 13 | 24 | 30 | 13 | 5,3 |
| 100 kN | 200 | 175 | 40 | 70 | 22 | 17 | 166 | 131 | 35 | 26 | 17 | 40 | 30 | 18 | 11,1 |
| 150 kN | 220 | 205 | 50 | 80 | 25 | 25 | 170 | 155 | 40 | 33 | 22 | 40 | 28 | 22 | 13,5 |
