| 100 kN | |
| 1500 rpm | |
| 1800 rpm | |
| 55x9 | |
| GGG-50, Résistance à la corrosion, élégant | |
| acier, de cémentation tempé, recitifé | |
| 29,0 kg | |
| 15,7 kg | |
| graisse liquide synthétique | |
| lubrification à la graisse | |
| max 60 °, plus élevée sur demande | |
| N: 4,66 kg cm² / L: 3,38 kg cm² | |
| max. 53,4 Nm (N) / max. 13,5 Nm (L) | |
| max. 540 Nm | |
| Translation (S) |
Un écrou de sécurité est utilisé en particulier là où un passage du vérin est susceptible de mettre en danger les personnes. Un écrou de sécurité peut aussi protéger contre les dommages sur les machines et les temps d’immobilisation dans les autres installations.
Usure
Au bout d’une usure de 25 % max. du pas de vis, l’écrou porteur (R) ou le vérin (S) doit être remplacé.
Contrôle
L’usure ou le jeu entre les filetages doit être contrôlé et documenté régulièrement (selon le taux d’utilisation). Il est ainsi possible de prévoir un remplacement suffisamment tôt pour éviter une panne de l’installation.
Surveillance électrique
Une surveillance électrique permet de signaler que l’usure du filetage de l’écrou d’env. 25 % a été atteinte et de l’indiquer immédiatement sur le poste central. Le remplacement des pièces usées peut être organisé à temps.

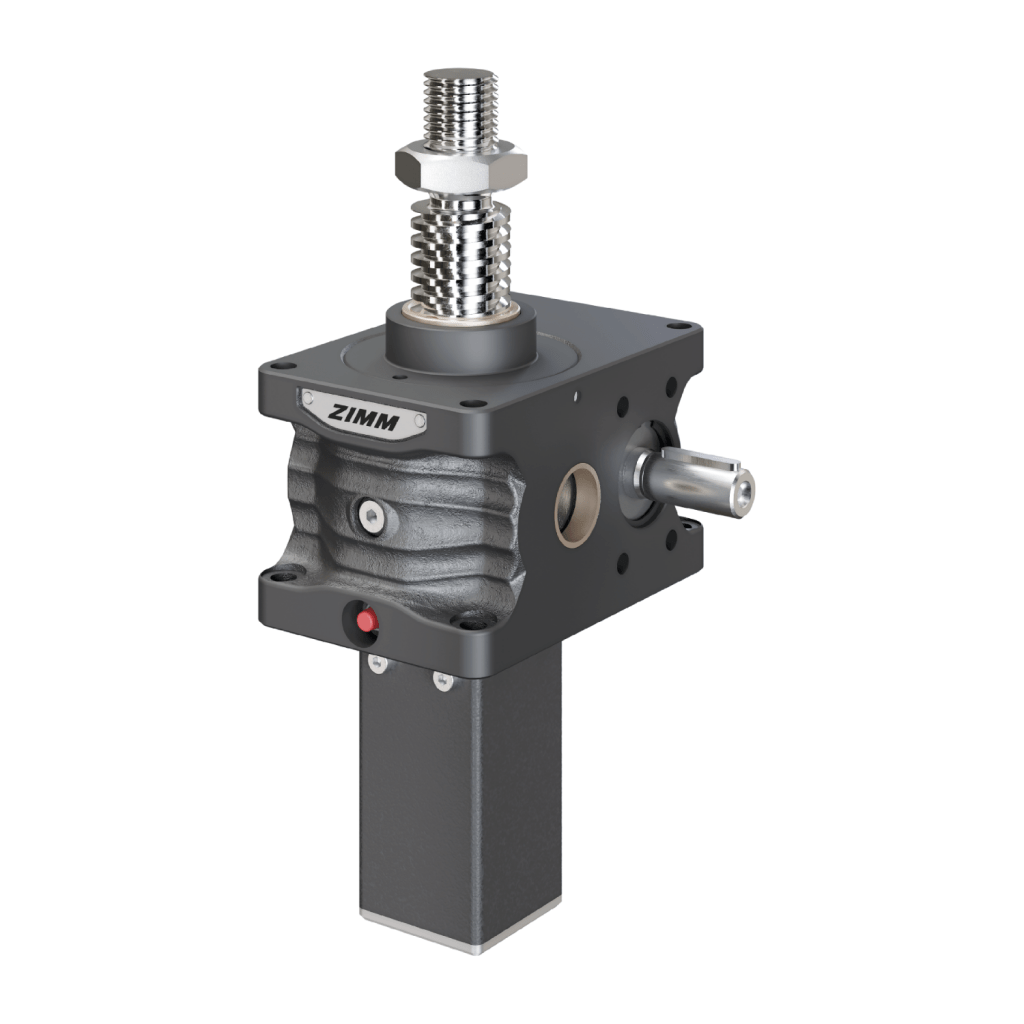

Vérins de levage à vis | Série ZE et ZE-H
| Vèrin Tr dxP | Pas de vis P | mm | musure max. adm./jeu entre les filetages* (25 % de P) mm |
|---|---|---|
| 16×4, 18×4, 20×4 | 4 | 1,0 |
| 30×6 | 6 | 1,5 |
| 40×7 | 7 | 1,75 |
| 50×8 | 8 | 2,0 |
| 55×9, 60×9 | 9 | 2,25 |
| 70×12 | 12 | 3,0 |
| 80×16, 100×16, 120×16 | 16 | 4,0 |
| 40×20 160×20 | 20 | 5,0 |
