Ressort spiral SF | ZIMM

Ressort spiral SF

Ressort spiral SF

Ressort spiral SF

Ressort spiral SF

Ressort spiral SF

Matériau - ressort spiral:	Acier feuillard, bleui (versions inoxydables sur demande)
Matériau - bague de centrage:	Plastique, polymère haute performance (autres matériaux sur demande)

Attention:
La course va jusqu’en butée. Prévoir une réserve!

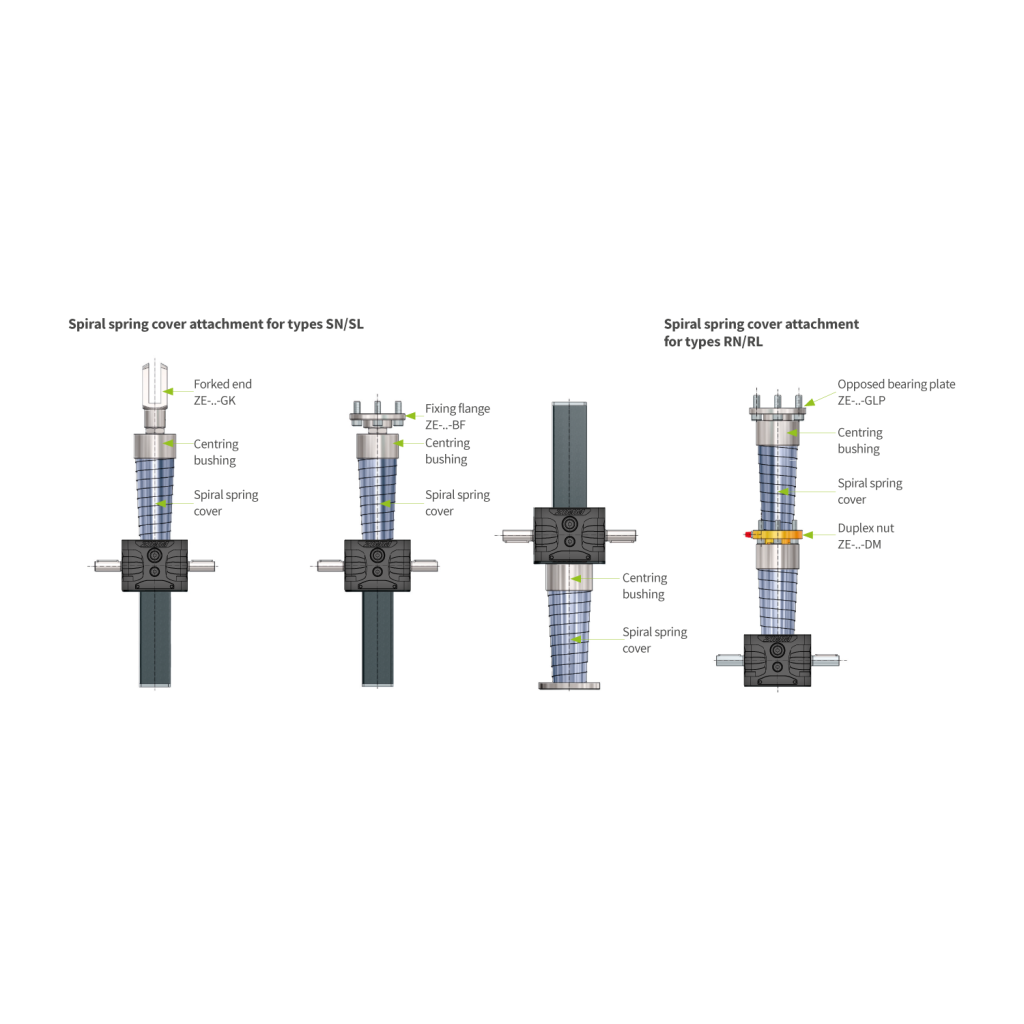

							Bague de centrage SFZ
Tailles	Installation *	D1	D2	ZD	Levage /arrêt	kg	ID	AD	H
5 kN	V	30	53	30	420	0,3	57	61	20
5 kN	H	30	53	30	360	0,3	57	61	20
10 kN	V	40	64	40	410	0,5	69	73	30
10 kN	H	40	64	40	350	0,5	69	73	30
25 kN	V	50	70	50	400	0,6	74	78	36
25 kN	H	50	70	50	300	0,6	74	78	36
35 kN	V	65	88	50	400	0,6	92	96	35
35 kN	H	65	88	50	300	0,6	92	96	35
50 kN	V	65	88	50	400	0,6	92	96	35
50 kN	H	65	88	50	300	0,6	92	96	35
100 kN	V	90	124	75	575	2,8	128	134	50
100 kN	H	90	124	75	425	2,8	128	134	50
150 kN	V	100	138	75	725	3,7	143	149	51
150 kN	H	100	138	75	575	3,7	143	149	51

H = Montage horizontal, V = Montage vertical

Dimensions pour d’autres tailles sur demande.
