350 kN | |
1500 rpm | |
1500 rpm | |
100x40 | |
281,3 | |
759,6 | |
0,03 | |
GGG-50, Résistance à la corrosion, élégant | |
Acier, de cémentation tempé, recitifé | |
150 kg | |
52 kg | |
synthétique huile de graissage | |
Lubrification à la graisse | |
max 60 °, plus élevée sur demande | |
N: 54,7 kg cm² / L: 43 kg cm² | |
max. 230 Nm (N) / max. 85 Nm (L) | |
max. 1 800 Nm | |
Rotation (R) |

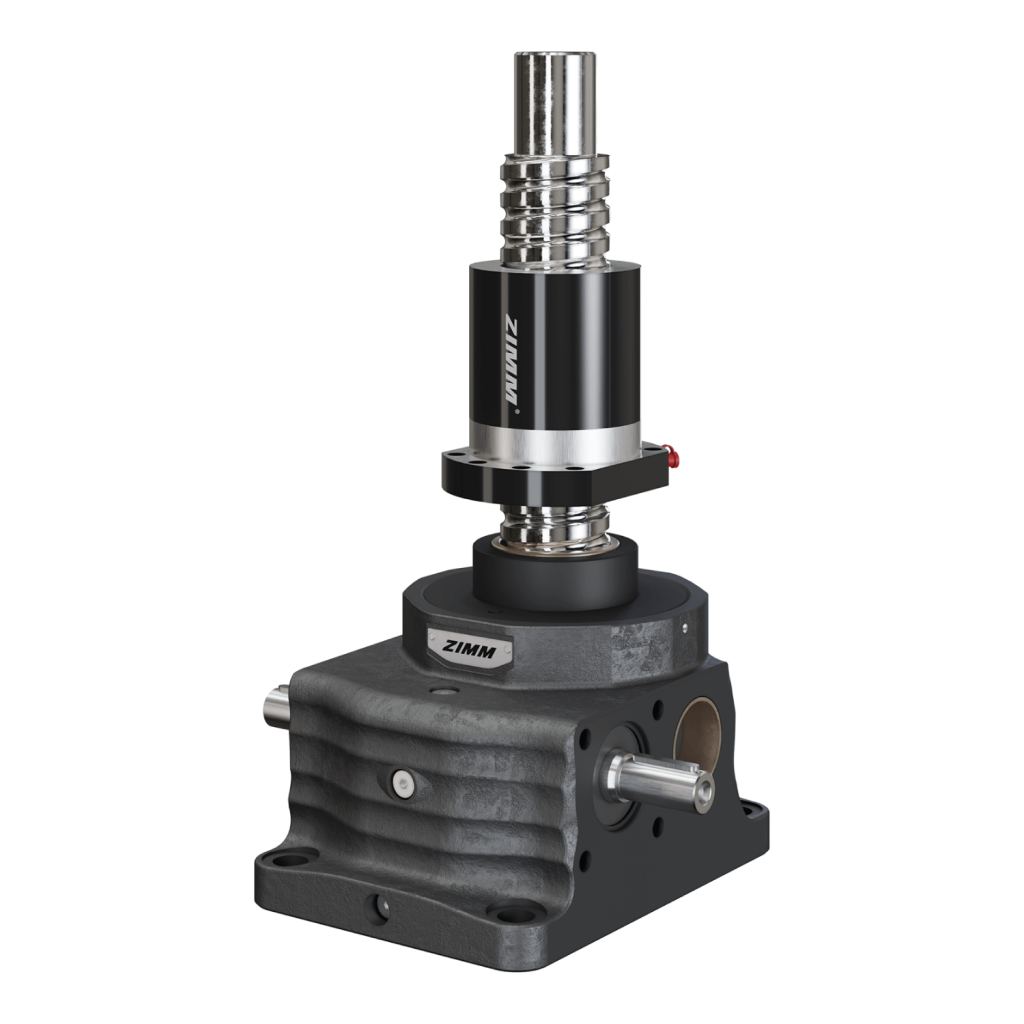

Vis tournante | R
La vis est fixée à la roue à vis sans fin et tourne avec elle. L’écrou monte et descend en fonction du sens de rotation de l’arbre d’entrée.
Vis à avance axiale | S
La roue à vis sans fin possède un filetage interne et transforme les mouvements rotatifs en mouvements linéaires. (tant que la vis ne peut pas tourner sur elle-même à l’aide d’un anti-rotation)
Les douilles pivotantes sont intégrées dans le carter du vérin séries ZE, ZE-H et Z. Les douilles pivotantes peuvent être soumises à la pleine charge nominale en compression et en traction.
Placement
5kN – 25kN | Côté avant et arrière
35kN – 1000kN | Latéral
Relubrifier la vis d’entraînement à billes KGT toutes les 300 heures de fonctionnement effectif. Pour des charges élevées, toutes les 100 heures. | |
La vis trapézoïdale doit être inspectée régulièrement et relubrifiée en fonction du cycle de travail. |
Selon l'application, les trous traversants ou les taraudages borgnes sont un avantage.
