| Aluminium anodisé | |
| PA6 GF15 | |
| Plastique, polymère haute performance |
Attention:

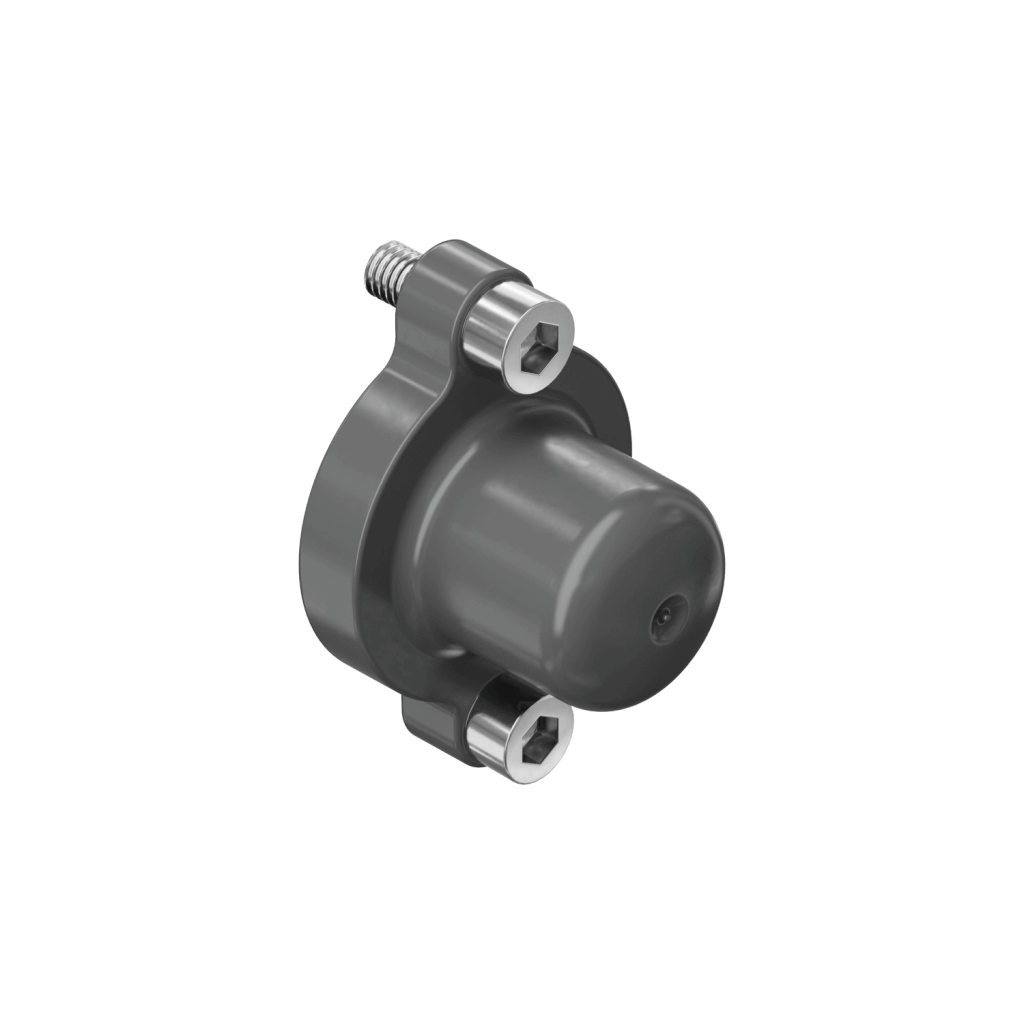

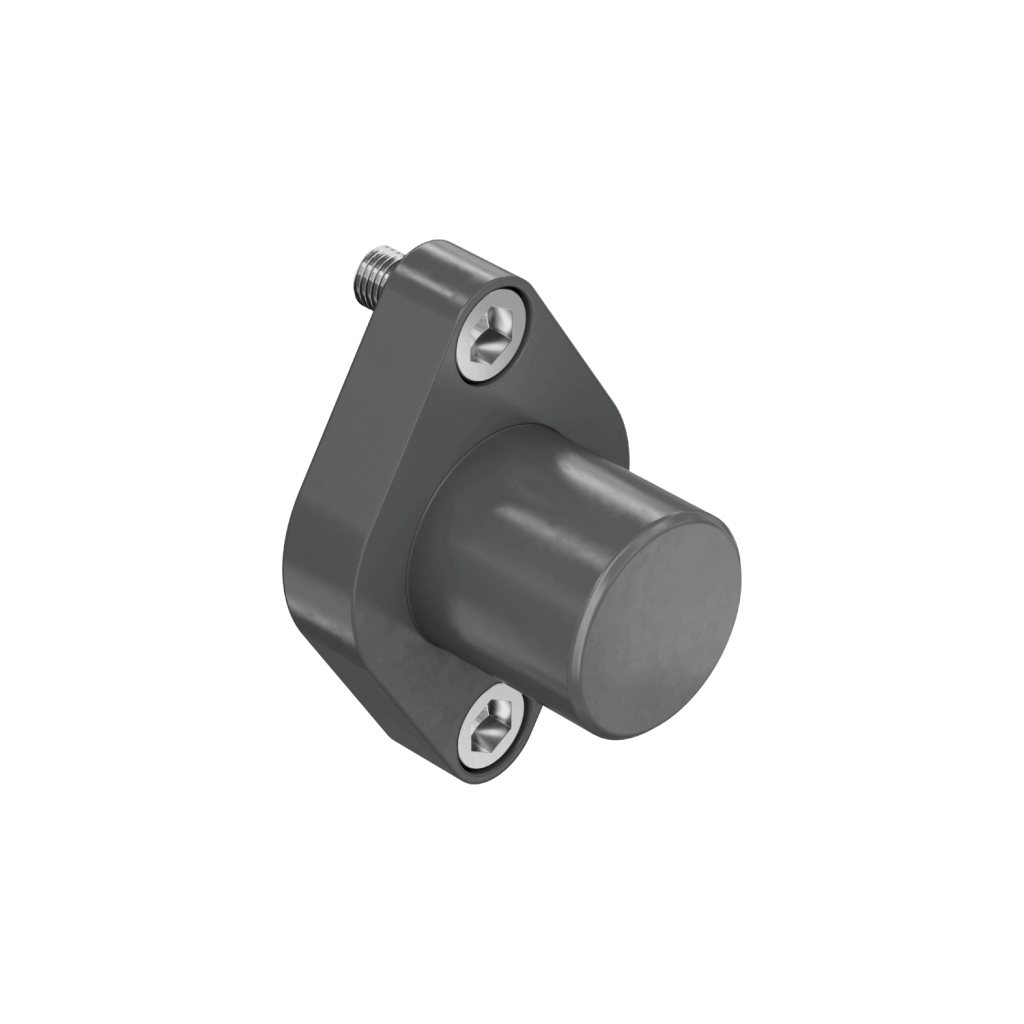

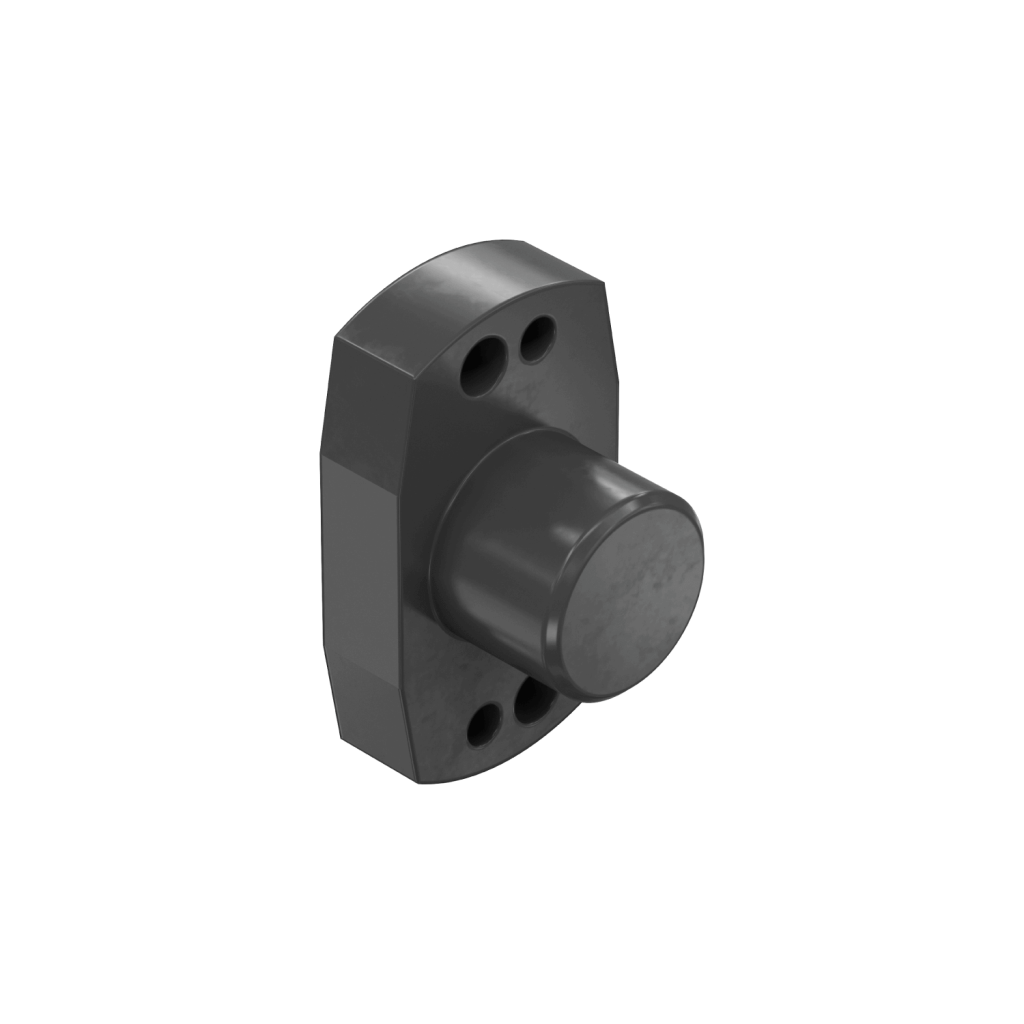

Adapté pour vérins de levage ZE, Z, GSZ et renvois d’angle KSZ-H. Dans le cas d‘un engrenage conique, le capuchon de protection doit avoir la même taille que la bride du moteur.

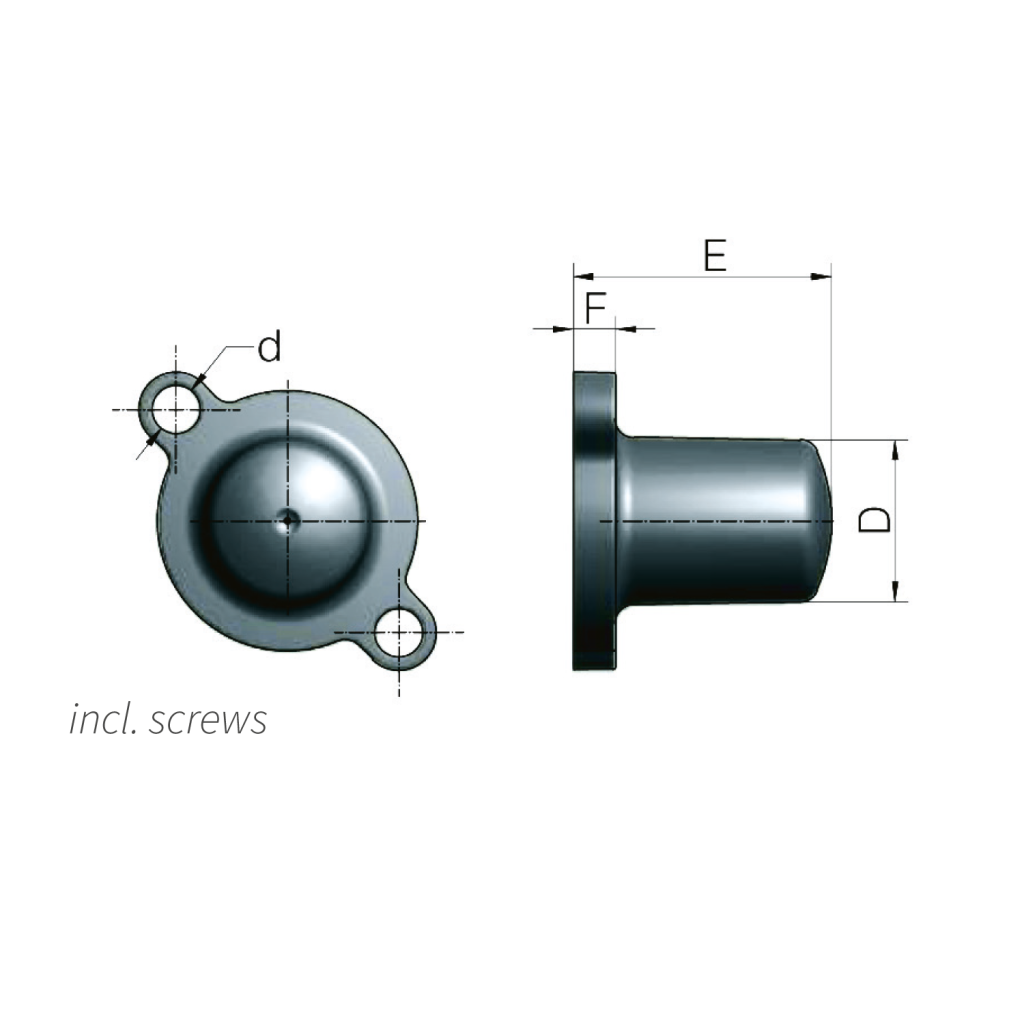

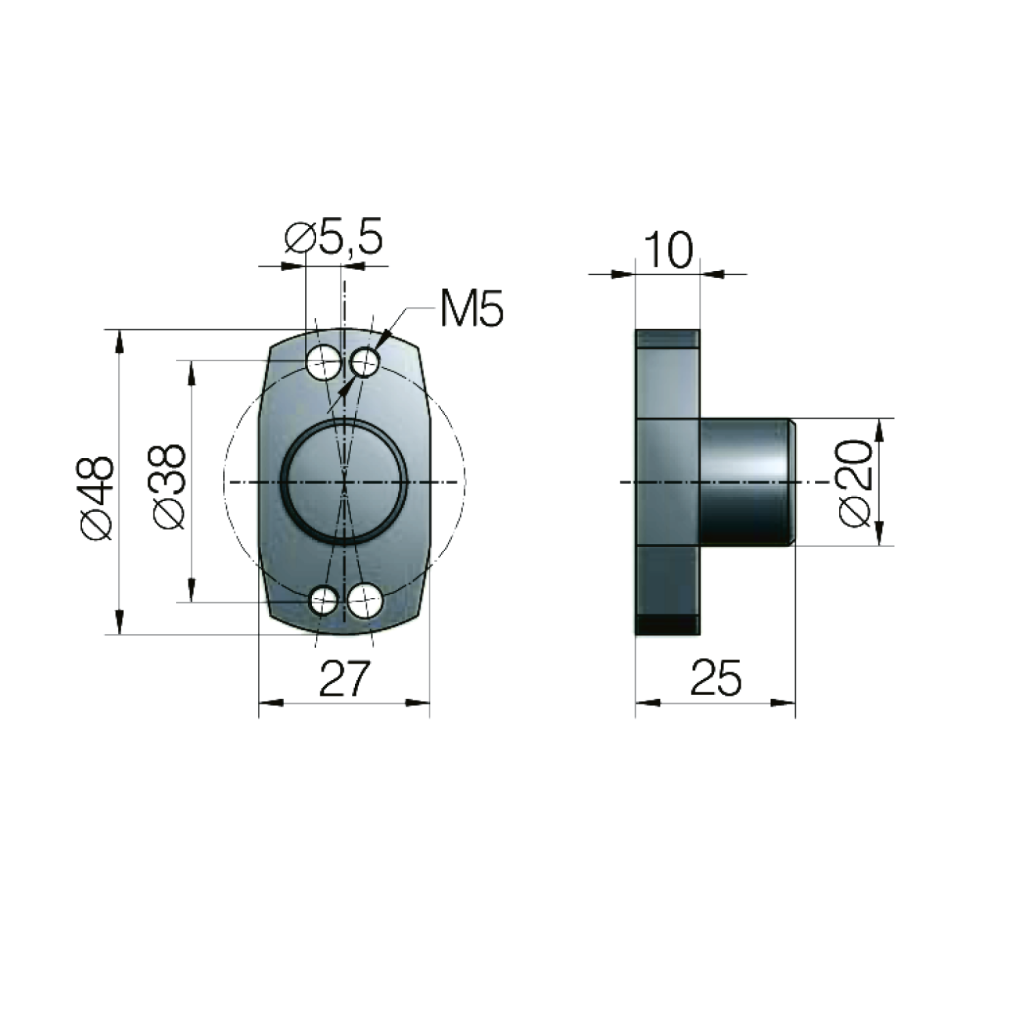

| Taille de l’engrenage | D | d | E | F | Vis DIN 912 | kg |
|---|---|---|---|---|---|---|
| 2,5 kN | 20 | 5,5/M5 | 25 | 10 | M5x55 | 0,05 |
| 5 kN | 25 | 7 | 32 | 8 | M6x16 | 0,02 |
| 10 kN | 30 | 9 | 32 | 8 | M8x16 | 0,04 |
| 25 kN | 31 | 9 | 49 | 8 | M8x16 | 0,05 |
| 35 kN | 35 | 11 | 54 | 8 | M10x20 | 0,07 |
| 50 kN | 35 | 11 | 55 | 8 | M10x20 | 0,08 |
| 100 kN | 46 | 13,5 | 74 | 8 | M12x25 | 0,12 |
| 150 kN | 46 | 13,5 | 74 | 8 | M12x25 | 0,12 |
Dimensions pour d’autres tailles sur demande.
