Entraînement linéaire électromécanique à disposition coaxiale, disponible avec trois variantes d’entraînement.

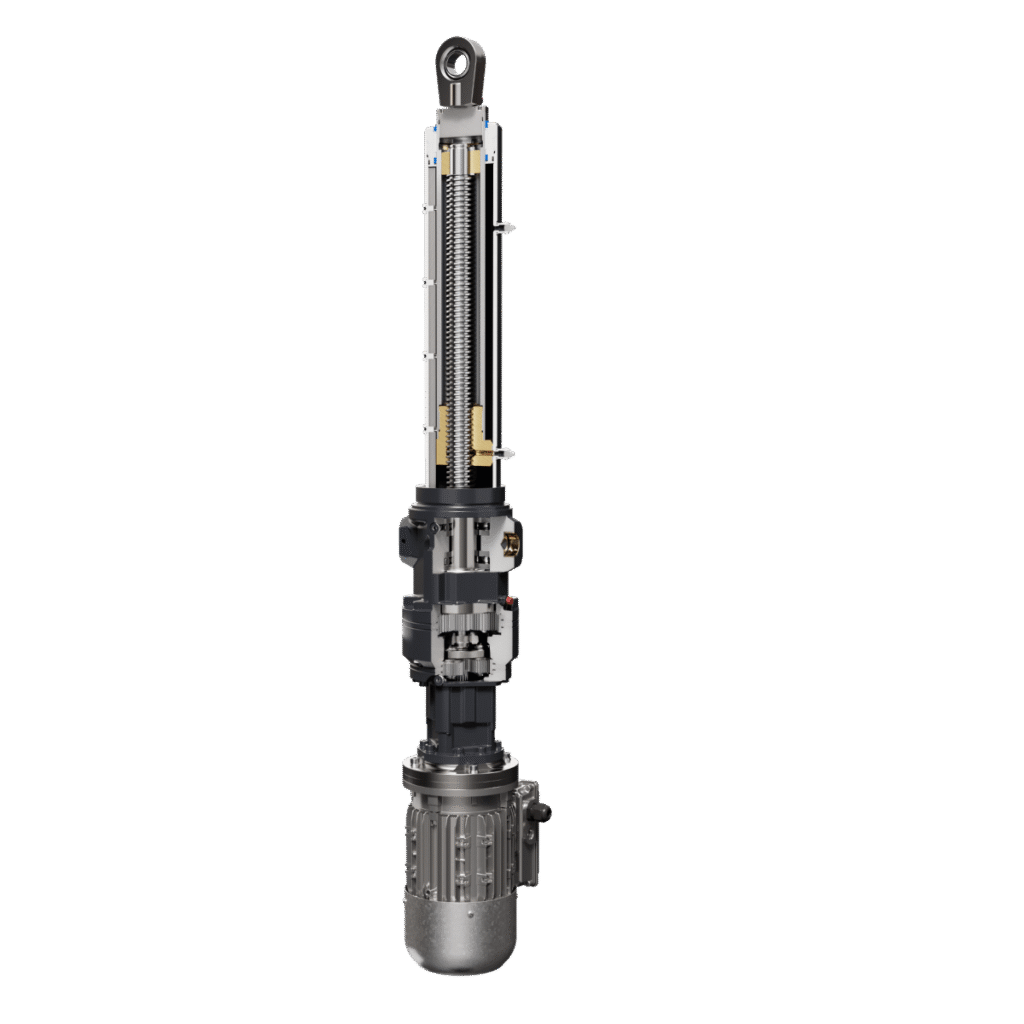

L’actionneur en ligne ZA-I de ZIMM sert au verrouillage, au positionnement et au réglage. Selon le principe de construction en ligne, l’actionneur, l’unité d’entraînement et le moteur sont disposés sur un axe commun. Contrairement à l’actionneur industriel ZA, dont l’entraînement est disposé à angle droit, aucune unité d’entraînement ne dépasse latéralement de l’axe de levage.
Quels sont les sous-ensembles du ZA-I ?
- Actionneur : Génère le mouvement linéaire de levage. Le mécanisme à vis est disponible avec une vis trapézoïdale (Tr) ou une vis d’entraînement à billes (KGT). La vis se trouve dans le carter.
- Unité d’entraînement : Transmet le mouvement de rotation à la vis. Trois variantes sont disponibles : l’entraînement direct (DA) avec un rapport de réduction de 1:1, le réducteur planétaire à un étage (P1) avec un rapport de réduction de 6:1 et le réducteur planétaire à deux étages (P2) avec un rapport de réduction de 36:1.
- Moteur ou motoréducteur : Est raccordé à l’unité d’entraînement ; les moteurs à bride CEI constituent la solution standard, d’autres concepts de motorisation peuvent être réalisés au moyen de raccordements adaptés.
Quelles exécutions sont disponibles ?
La série ZA-I comprend quatre tailles de 25, 50, 100 et 200 kN. Les variantes d’entraînement DA, P1 et P2 sont prévues pour les quatre tailles. Différentes vis trapézoïdales et vis d’entraînement à billes sont disponibles selon la taille. La vitesse de rotation maximale à l’entrée est de 3000 min⁻¹.
Quelles sont les conséquences pour le montage ?
La conception coaxiale ne nécessite aucun entraînement dépassant à angle droit, mais requiert de l’espace de montage le long de l’axe de levage. Pour l’intégration, les dimensions de l’actionneur, de l’unité d’entraînement, du moteur, de la course et des éléments rapportés doivent être prises en compte ensemble.
