Mécanisme à vis interne, lubrification séparée et mise à l’air adaptée à la position de montage.
La vis de l’actionneur en ligne ZA-I de ZIMM se trouve à l’intérieur du carter et est protégée contre la saleté, la poussière et l’eau. Le carter est en fonte à graphite sphéroïdal (GGG) avec protection anticorrosion ; le tube de poussée est en acier chromé dur. L’indice de protection indiqué est au maximum IP64.
Comment le mécanisme à vis, le roulement axial et le réducteur planétaire sont-ils lubrifiés ?
| Sous-ensemble | Principe de lubrification |
| Vis trapézoïdale, vis d’entraînement à billeset système anti-rotation | Lubrification à la graisse ; regraissage aux positions delubrification prévues SP1 et SP2. Le système anti-rotationest également lubrifié par la lubrification de la vis. |
| Butée axiale | Butée axiale étanche, remplie en usine de graisse fluide synthétique (lubrification à vie). Aucun regraissage requis en fonctionnement normal ; un remplacement du lubrifiant est recommandé après env. 5 ans en fonction de l’application. |
| Réducteur planétaire P1 / P2 | Étanche et rempli d’huile pour engrenages ; choix dulubrifiant selon les prescriptions applicables à l’exécutionconcernée. |
Quels points faut-il respecter lors du regraissage ?

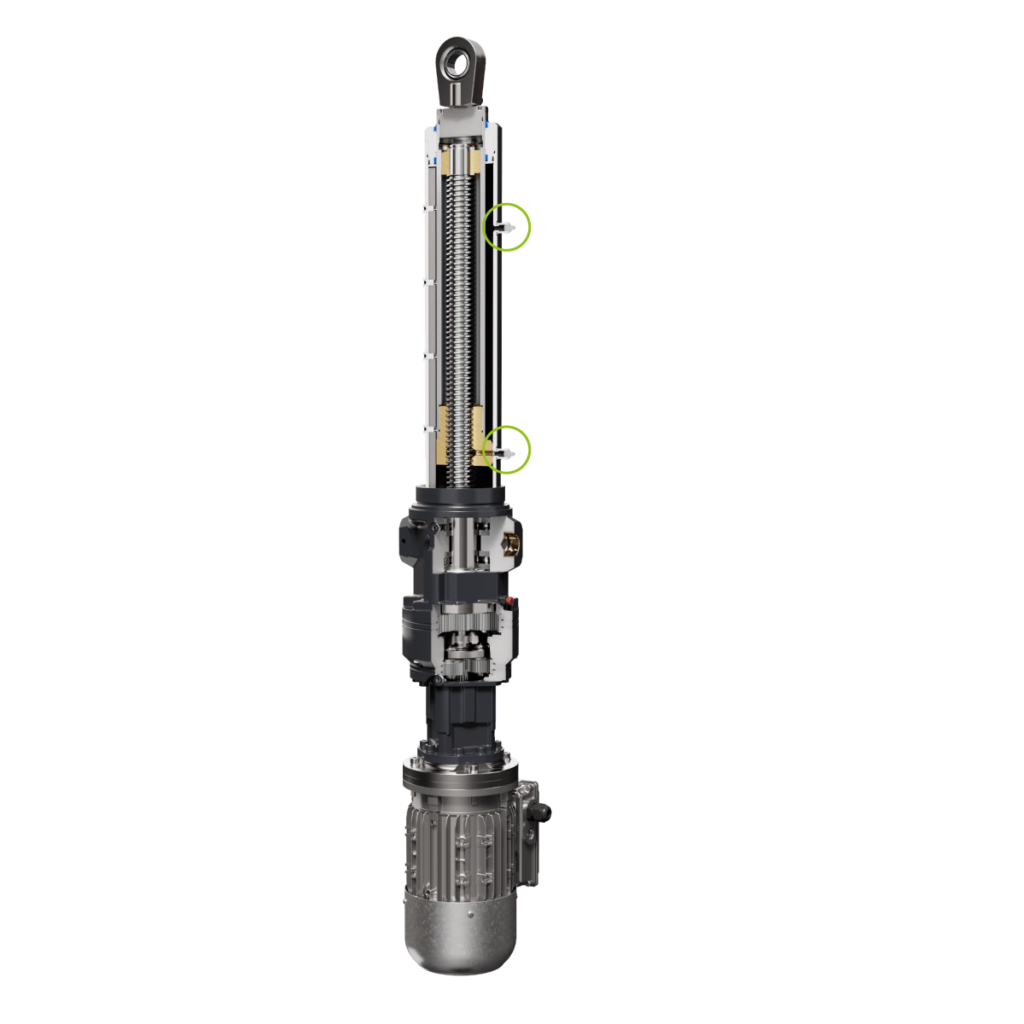

Le regraissage du mécanisme à vis s’effectue aux positions de lubrification prévues à cet effet. SP1 désigne la position rentrée et SP2 la position sortie ; les positions de lubrification doivent être respectées à ±2 mm. Les quantités de lubrifiant et les intervalles de regraissage dépendent de l’application. Un regraissage automatique, par exemple avec un lubrificateur automatique compatible avec l’API, doit être commandé en fonction de la position ; l’ouverture opposée sert à la ventilation et doit être placée en haut.
Comment le dispositif de mise à l’air est-il monté ?
Le dispositif de mise à l’air du ZA-I est fourni non monté. Avant la mise en service, le bouchon fileté situé au point le plus haut doit être remplacé par ce dispositif. Sa position dépend de la position de montage. Pour la réalisation des opérations de lubrification et de maintenance, la notice d’utilisation des actionneurs ZIMM et les lubrifiants homologués font référence.
