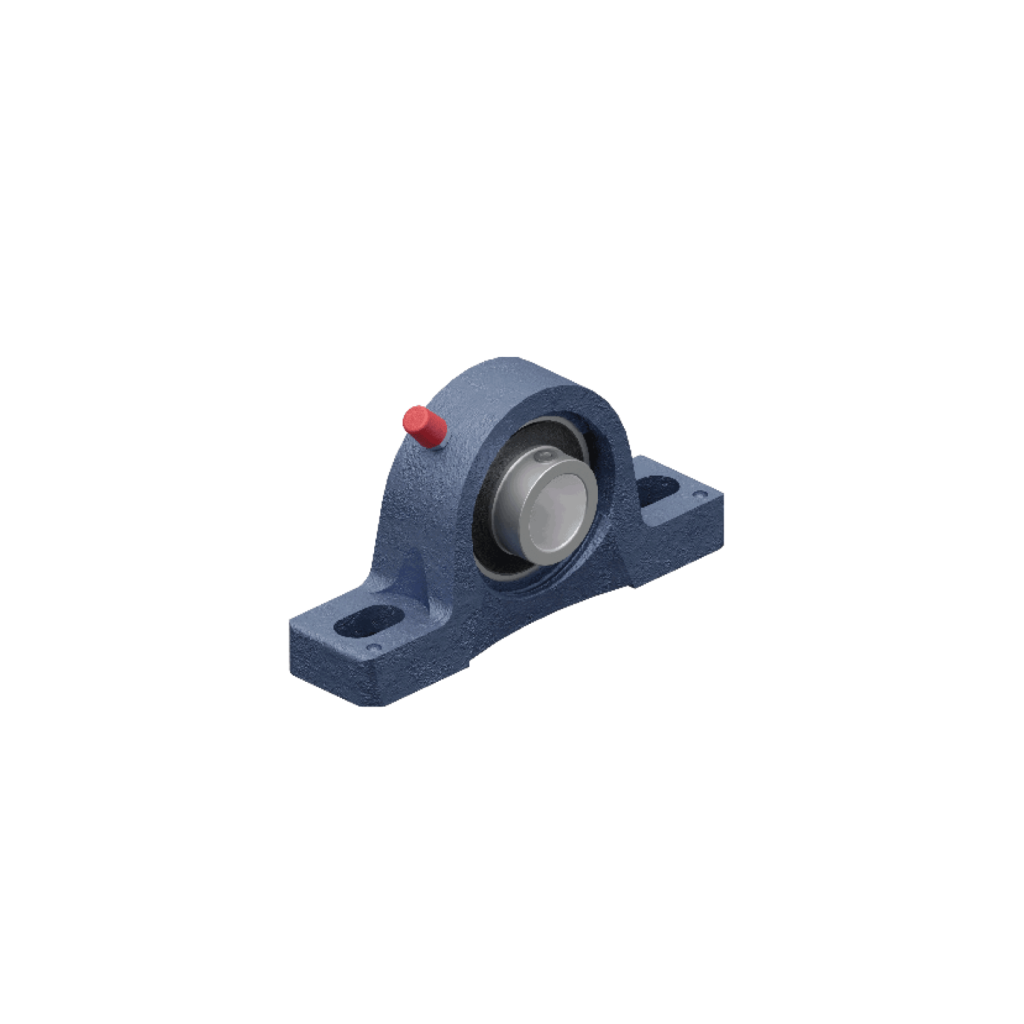

Paliers de maintien STL

Matériau – carter:	Fonte grise, sur fond bleu
Matériau – palier:	Acier roulé
Plage de températures:	-30°C à + 120°C

Attention:
Pour les arbres de liaison longs fonctionnant des vitesses élevées, on utilise un palier à semelle. Veuillez tenir compte de la hauteur de montage du palier à semelle.

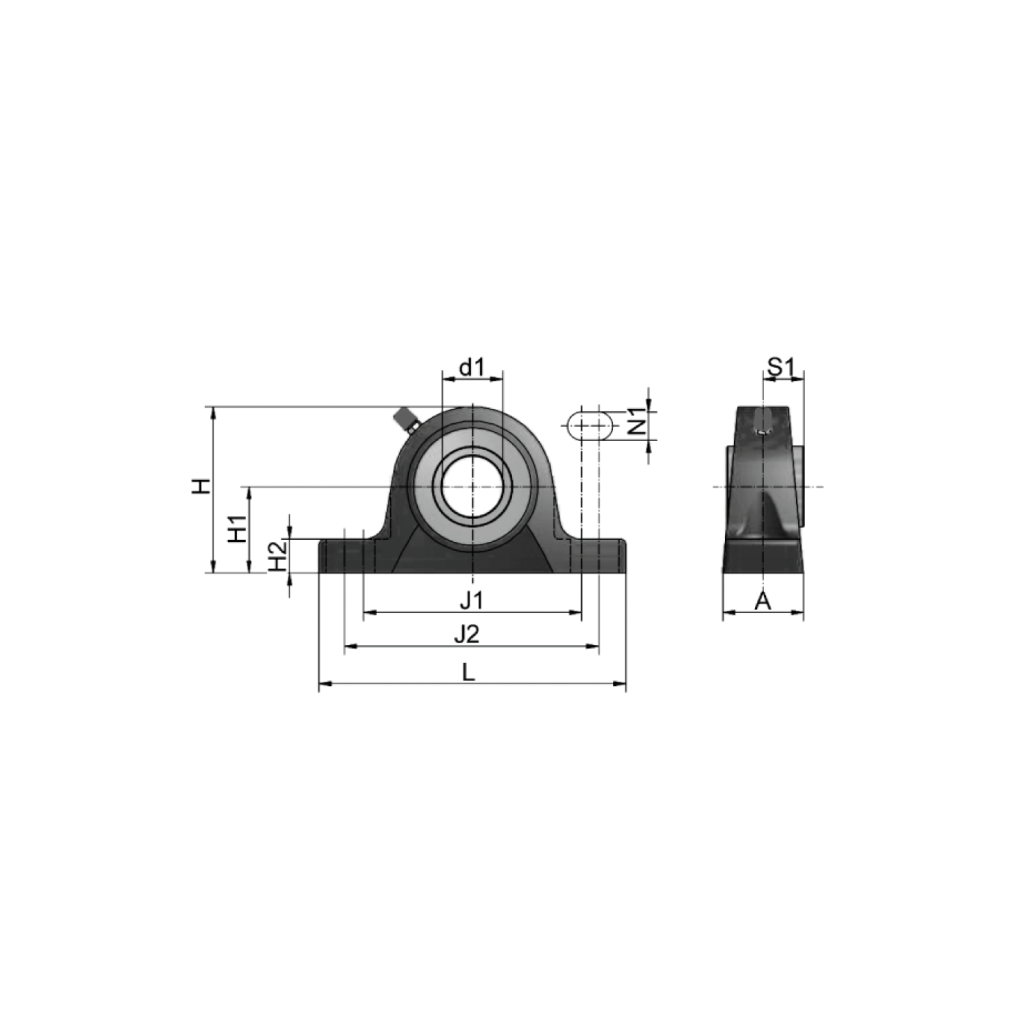

Tailles	D1	A	H	H1	H2	J1	J2	L	N1	S1	kg
5 kN	15	32	56	30,2	14	88	106	127	11,5	15,3	0,47
10 kN	20	32	65	33,3	14	88	106	127	11,5	18,3	0,59
25 kN	30	40	82,5	42,9	17	108	127	152	14	22,2	1,1
35 kN	20	32	65	33,3	14	88	106	127	11,5	18,3	0,59
50 kN	20	32	65	33,3	14	88	106	127	11,5	18,3	0,59
100 kN	30	40	82,5	42,9	17	108	127	152	14	22,2	1,1
150 kN	30	40	82,5	42,9	17	108	127	152	14	22,2	1,1
