VOS EXIGENCES – NOS SOLUTIONS
Vérins de levage ZIMM | Forces de levage de 2,5 à 1 000 kN pour lever, positionner et régler
| Tâches de mouvement : | Lever · Descendre · Positionner · Régler · Soutenir · Tendre |
| Groupes de produits : | Vérins de levage · Vérins a vis |
| Plages de force de levage : | De 2,5 à 1 000 kN par vérin | Série ZE – de 5 à 1 000 kN · Série ZE-H – de 35 à 350 kN · Série GSZ – de 2,5 à 150 kN |
| Tailles : | 14 |
| Versions de vis : | Vis trapézoïdale · Vis à billes |
| Domaines d’utilisation : | Construction de machines et d’installations · Automatisation · Industrie du câble, du fil et du tube · Véhicules à guidage automatique (AGV) · Ouvrages hydrauliques en acier · Installations à câbles · Énergie éolienne · Logistique maritime · Machinerie scénique · Ascenseurs inclinés · Aéronautique et spatial · Technologies urbaines de sécurité et de protection · Industrie du bois · Architecture · Intralogistique · Technique ferroviaire · Défense |
| Management de la qualité : | ISO 9001:2015 · Ouvert à d’autres normes, évalué par projet |

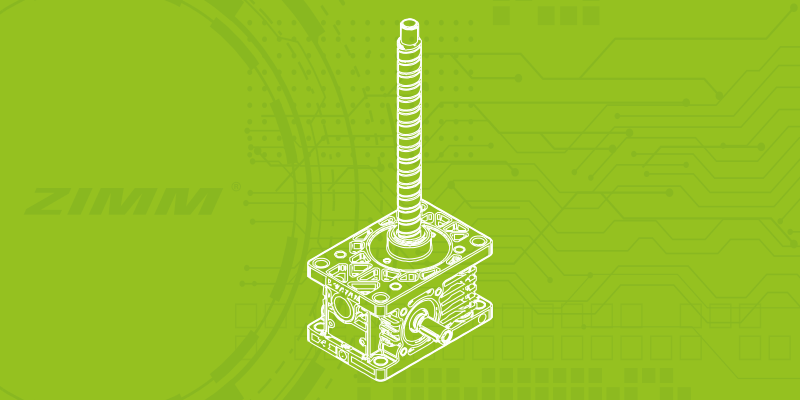

Les vérins de levage ZIMM transforment un mouvement de rotation en entrée en un mouvement linéaire de levage ou de réglage. Ils lèvent, descendent, positionnent et règlent des composants ou des charges de manière reproductible – en vérin individuel ou en système multi-vis couplé mécaniquement à plusieurs points de levage. 14 tailles réparties sur trois séries sont disponibles, avec des forces de levage de 2,5 à 1 000 kN par vérin.
Le système modulaire ZIMM permet de combiner les vérins de levage et les actionneurs électromécaniques avec les vis, moteurs, arbres de liaison, accouplements et pièces rapportées adaptés. Il en résulte des systèmes d’entraînement coordonnés pour différentes applications de véhicule, d’atelier et de transport. Le dimensionnement dépend de la force de levage, de la course, de la vitesse, du facteur de marche, du nombre de points d’entraînement, de la situation de montage, des conditions ambiantes et du concept de sécurité de l’installation complète.
ZIMM GmbH développe et fabrique des vérins de levage, des renvois d’angle, des actionneurs électromécaniques et des composants accessoires adaptés pour des tâches industrielles de levage, de positionnement et d’entraînement sur son site de Millenniumpark 3, 6890 Lustenau, en Autriche.
Informations techniques générales
Électromécanique vs. Hydraulique
En comparaison technologique directe, les vérins mécaniques à vis électromécaniques remplacent de plus en plus les solutions hydrauliques classiques dans les installations industrielles modernes. La comparaison suivante montre les avantages clairs des vérins à vis ZIMM dans les domaines de la rentabilité, de la précision et de la sécurité de fonctionnement:
| Critère | Électromécanique ZIMM | Hydraulique |
| Efficacité énergétique | Élevée – énergie uniquement sur demande | Pompe en fonctionnement continu |
| Précision de positionnement | Précision au micromètre, reproductible | Les fuites nuisent à la précision |
| Coût de maintenance | Minimal, pas de gestion des fluides | Élevé – huile, filtres, joints |
| Respect de l’environnement | Aucun dommage dû aux fuites, étanche | Pollution par l’huile possible |
| Effort d’installation | Compact, intégration simple | Tuyauteries et joints complexes |
| Sécurité d’exploitation | Aucun risque d’incendie dû à l’huile | Risque d’incendie en cas de fuite |
| Synchronisation | Plusieurs axes synchronisables précisément | Complexe, sensible aux chutes de pression |
| Bruit de fonctionnement | Silencieux, pas de pompe hydraulique | Bruyant en raison des groupes motopompes |
| Contrôlabilité / Numérisation | Intégration API simple, Industrie 4.0 | Plus complexe, caractère analogico |
| Propreté / Hygiène | Idéal pour salles blanches & agroalimentaire | Résidus d’huile problématiques |
Fonctionnalité | Vis tournante et vis à avance axiale
Vis tournante | R
La vis est fixée à la roue à vis sans fin et tourne avec elle. L’écrou monte et descend en fonction du sens de rotation de l’arbre d’entrée.
Vis à avance axiale | S
La roue à vis sans fin possède un filetage interne et transforme les mouvements rotatifs en mouvements linéaires. (tant que la vis ne peut pas tourner sur elle-même à l’aide d’un anti-rotation)
Vis tournante | R La vis est fixée à la roue à vis sans fin et tourne avec elle. L’écrou monte et descend en fonction du sens de rotation de l’arbre d’entrée. Vis à avance axiale | S La roue à vis sans fin possède un filetage interne et transforme les mouvements rotatifs en mouvements linéaires. (tant que la vis ne peut pas tourner sur elle-même à l’aide d’un anti-rotation)
Combinaisons possibles | Systemes modulaires ZIMM
Le système modulaire ZIMM complète les vérins de levage avec des composants adaptés aux vis tournantes R et aux vis à avance axiale S. Selon la version et l’application, la sélection comprend des éléments mécaniques de fixation, d’articulation, de protection, de sécurité et de surveillance.
Domaines d’utilisation et applications
Les vérins de levage ZIMM sont utilisés pour le levage, l’abaissement, le positionnement et le réglage précis de composants ou de charges. Ils conviennent aux applications exigeant des mouvements linéaires reproductibles, une mécanique robuste et une intégration contrôlée dans des machines ou des installations.
Qu'il s'agisse de technologie scénique, d'automatisation ou de l'industrie du câble et du tube – lorsque des charges doivent être déplacées de manière sûre, précise et efficace, nos vérins à vis sans fin sont la solution idéale. ✅ Fiable et durable – idéal pour les applications exigeantes ✅ Positionnement sûr et précis, même avec des charges élevées ✅ Peu d'entretien et efficacité – pour une rentabilité maximale
Le réglage du réflecteur exige des forces de réglage élevées à faibles vitesses, avec de longues durées de maintien en position. Le rapport de réduction mécanique d'un vérin de levage ZIMM convient à ce profil.
Dans un système de changement d'essieux montés pour automotrices, une fourche en deux parties sépare le levage du véhicule de la manutention de l'essieu monté. Une dent de fourche lève le véhicule et l'immobilise en position de travail, la seconde abaisse l'ancien essieu monté et positionne le nouveau à la hauteur de montage. Les vérins de levage ZIMM génèrent les mouvements linéaires à l'intérieur du dispositif de levage et de manutention.
Questions fréquentes sur les vérins de levage ZIMM
Nos vérins à vis
Selon l’environnement et l’utilisation, 14 tailles différentes sur plusieurs série avec une force de poussée de 2kN à 1000kN disponible.
5kN-1000kN
35kN-350kN
2,5kN-150kN
Soumettez dès maintenant votre demande pour une application de levage ou de positionnement
Vous planifiez une application de levage, de positionnement, de réglage ou de serrage et vous avez besoin d’une offre ou d’un support technique pour les vérins à vis ZIMM ? Décrivez votre application et joignez-y un plan, un croquis ou un cahier des charges. Nos ingénieurs d’application vous accompagneront dans le choix de la série, de la taille et des composants appropriés pour la vis, le moteur, les liaisons et les accessoires de montage issus du système modulaire ZIMM, y compris pour les applications spéciales spécifiques à votre projet.
