Une fixation fiable de boîtes de vitesse agricoles? ZIMM vous accompagne

Notre client avait besoin d’une solution pour maintenir fermement une boîte de vitesses de tracteur (environ 700 kg) et la faire pivoter à 180° de manière sécurisée.

Solution

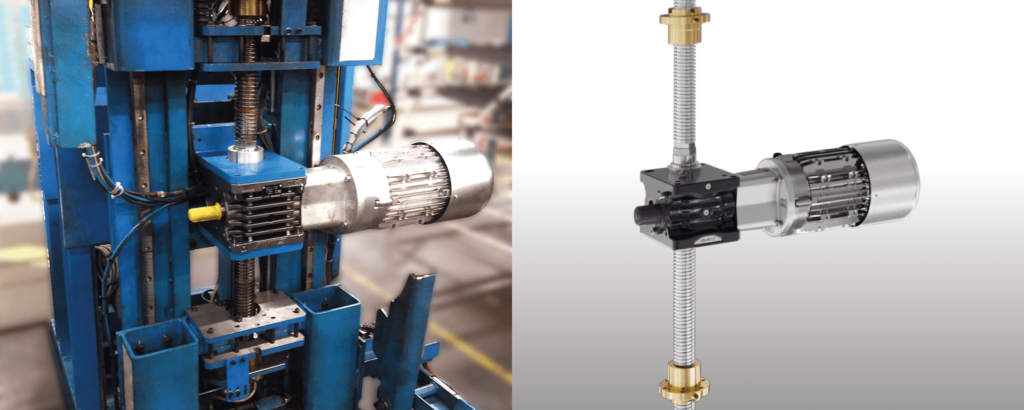

Nous avons recommandé un vérin à vis ZIMM de type S, fonctionnant comme un type R, avec une vis à filet à gauche et à droite, et un écrou sur chaque côté. Le moteur entraîne la vis via l’arbre du réducteur, ce qui permet aux écrous de se déplacer de façon antagoniste, reproduisant l’effet d’un serrage.

Composants sélectionnés

Vérin Z-100 (ZE-100) avec une vis filetée 55×9 mm à filet opposé, deux écrous duplex, frein moteur et accessoires.

Avantages

L’association du vérin et du motoréducteur permet d’obtenir une fonction de serrage avec un seul moteur. De plus, l’irréversibilité des réducteurs et le frein moteur offrent une sécurité maximale : aucune possibilité de desserrage durant la rotation de la pièce.
