Un cas d‘utilisation dans le domaine de l‘architecture avec ZIMM
Un showroom haut de gamme s‘ouvre sur toute sa largeur – sans seuil, silencieusement, en toute sécurité. Pour l‘ouverture, les panneaux de verre s‘abaissent dans le sol ; pour la fermeture, ils remontent, se referment sans laisser d‘espace au niveau de la façade et se verrouillent en position finale. Synchronisation précise, engrenages à faible entretien, lubrifiés à vie et fonctions de sécurité intégrées.
Le projet en bref
Showroom d‘un concessionnaire haut de gamme situé en centre-ville avec espace événementiel. Objectif : selon les besoins, ouverture et visibilité maximales ou fermeture affleurante et verrouillée de manière sûre – sans poteaux visibles, sans seuil, avec une grande disponibilité dans le fonctionnement quotidien.
Le défi: Grandes surfaces vitrées, peu d’encombrement
Malgré un espace de construction limité, les grandes surfaces vitrées devaient disparaître dans le sol sans poteaux et se fermer sans laisser d‘espace, avec une synchronisation précise, une sécurité intégrée, un drainage/chauffage des puits et une connexion au système de gestion technique du bâtiment (GTB).
La solution: Façade escamotable avec système
ZIMM a réalisé un système de levage modulaire avec des vérins de levage. Selon les priorités, on choisit des vis trapézoïdale ou à billes. Plusieurs segments sont déplacés de manière synchrone ; la surveillance des positions finales, des positions et des charges garantit le bon fonctionnement. Différentes configurations sont utilisées en fonction de la géométrie et de la charge ; les redondances sont en option. Des engrenages lubrifiés à vie, étanches et des surfaces fonctionnelles non peintes garantissent la longévité. La commande permet un démarrage et un freinage en douceur (rampe) et des interfaces avec le système de gestion technique du bâtiment.

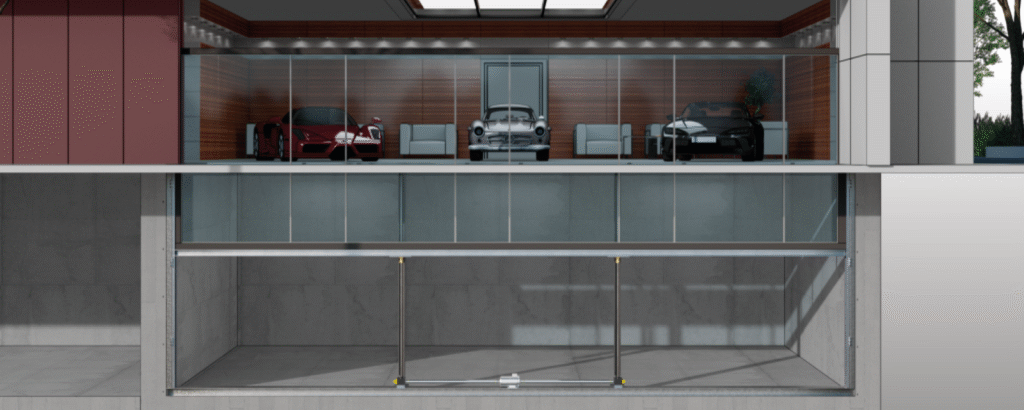

Selon les besoins, les panneaux de verre, les parois ou les portes sont abaissés dans le sol et l‘ouverture est libérée. Pour la fermeture, les éléments remontent, se ferment à fleur du niveau de la façade et se verrouillent en position finale. L‘entretien et le nettoyage s‘effectuent par le haut ; le drainage et, le cas échéant, le chauffage de la cage d‘ascenseur garantissent le fonctionnement en hiver. Fonctionnement d‘urgence avec position finale sécurisée (Fail-Safe) – par exemple grâce à des broches irréversible, des freins et des écrous de sécurité (SIFA).
- Ouverture maximale, passage sans seuil, fermeture sans interstice
- Fonctionnement silencieux et précis et grande disponibilité grâce à une mécanique robuste
- Sécurité intégrée : protection contre l‘écrasement/la surcharge, surveillance de la position finale
- Intégration compacte dans l‘espace de montage, faible entretien
- Évolutif et modulaire pour des segments supplémentaires
Autres possibilités d‘application

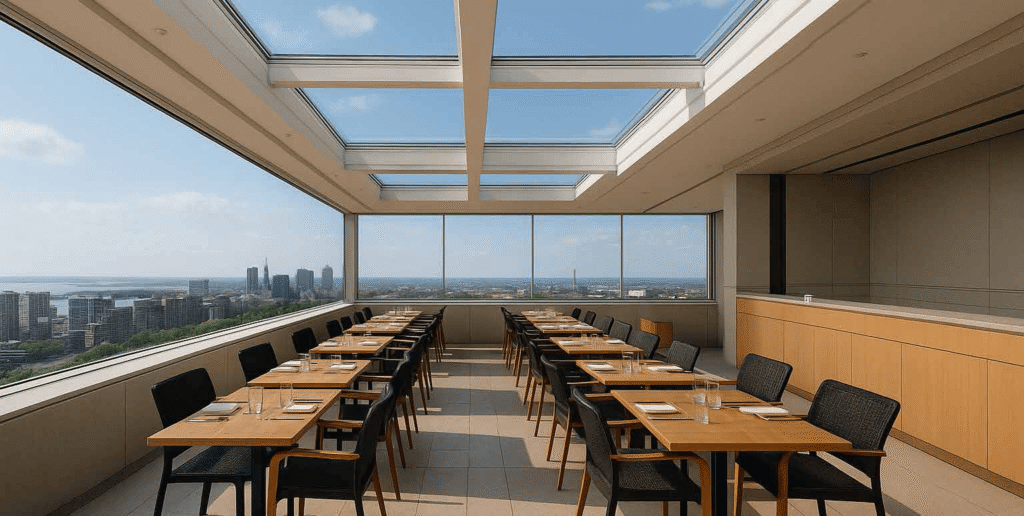

Hôtellerie (toits-terrasses/bars/restaurants, restauration et hôtels)
Balustrades escamotables, façades, bandes vitrées et lucarnes – ouvertes si nécessaire, sinon fermées à fleur ; bord de toit libre, terrasses/jardins d‘hiver flexibles, plus de lumière du jour et ventilation naturelle ; drainage/chauffage des puits, capteurs météorologiques et connexion GLT en option.
Magasins phares et centres commerciaux
Vitrines pouvant s‘ouvrir complètement ou se fermer à fleur de mur selon les besoins – plus de fréquentation, zones claires sans poteaux.
Concessionnaires automobiles et showrooms techniques
Changement de véhicule sans seuil et animations événementielles sans hauteur de linteau.
Salles d‘événements et salons
Fonctionnement intérieur-extérieur, conversion rapide, productivité accrue de l‘espace.
Musées et centres culturels
« Façades d‘exposition » transformables – climat stable pendant le fonctionnement, ouvertes sur la place le soir.
Bâtiments résidentiels haut de gamme
Jardins d‘hiver/orangeries et pool houses – entièrement ouverts en été, fermés et silencieux en hiver.
Transports et infrastructures
Murs de guidage/de protection temporaires qui disparaissent à la demande – guidage clair sans éléments gênants.
