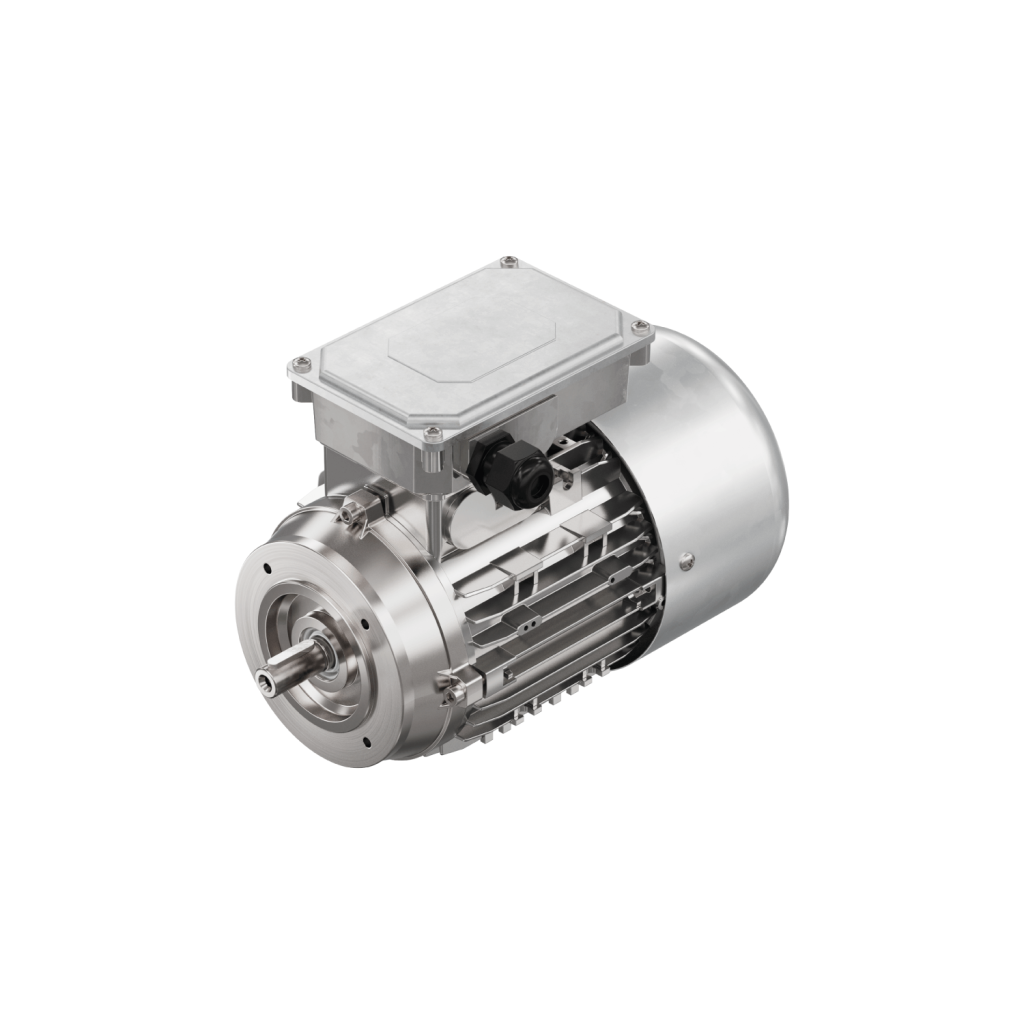

Moteurs triphasés AC | B14C

Vitesse à vide:	~1500 min-1 (autres sur demande)
Tension de service 230V triangle:	Bobinage moteur 230/400V
Tension de service 400V étoile:	Bobinage moteur 400/660V
Moteurs triphasés AC:	IP 55
Moteurs triphasés AC avec frein :	IP 54

Tailles	kW	sans frein				avec frein	avec frein et 2e bout d’arbre				g1	M
Tailles	(4-poles)	k	k1	d1	l1	k	k	k1	d1	l1	g1	M
63	0,18	212	238	11	23	261	261	285	9	20	172	4
63	0,25	212	238	11	23	239	261	285	9	20	172	4
71	0,37	248	281	14	30	263	295	325	11	23	188	5
71	0,75	248	281	14	30	263	295	325	11	23	188	5
80	0,75	277	315	19	40	305	330	375	19	40	211	6
80	1,5	277	315	19	40	305	330	375	19	40	211	6
90	1,5	329	378	24	50	390	390	432	19	40	227	8
90	2,2	329	378	24	50	348	390	432	19	40	227	8
100	3	369	429	28	60	433	433	487	24	50	248	10
100	4	369	429	28	60	433	433	487	24	50	248	10

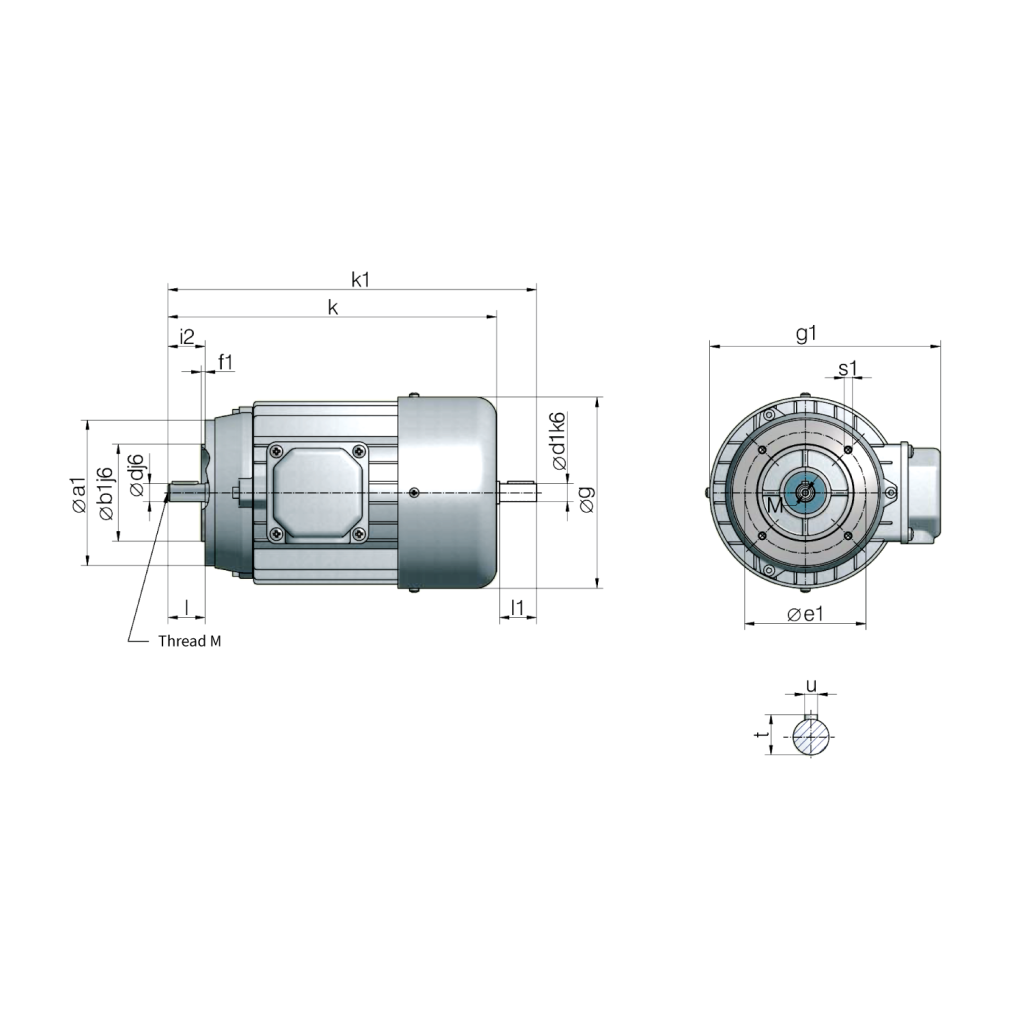

Tailles	a1	b1	e1	f1	g	i2	s1	d	l	t	u
63	90	60	75	2,5	125	23	M5	11	23	12,5	4
71	105	70	85	2,5	141	30	M6	14	30	16	5
80	120	80	100	3	159	40	M6	19	40	21,5	6
90	140	95	115	3	179	50	M8	24	50	27	8
100	160	110	130	3,5	199	60	M8	28	60	31	8

Dimensions pour d’autres tailles sur demande.
