VOS EXIGENCES – NOS SOLUTIONS
Technologie d’entraînement ZIMM pour l’intralogistique | Lever, positionner et régler
| Tâches de mouvement : | Lever · Positionner · Régler · Tourner · Dévier |
| Groupes de produits : | Vérins de levage · Actionneurs électromécaniques · Renvois d’angle ZK |
| Plages de force de levage : | Vérins de levage : 2,5 à 1 000 kN par vérin · Actionneurs électromécaniques : 25 à 200 kN |
| Exemples d’application : | Réglage de convoyeurs · Modules supérieurs d’AGV · Tables tournantes dans les lignes de convoyage de cartons |
| Domaines d’utilisation : | Systèmes de convoyage · Stations de transfert · Modules AGV · Systèmes de tri et d’aiguillage · Lignes d’emballage |
| Types de projets : | Nouvelle conception OEM · Rétrofit |
Dans l’intralogistique, les flux de marchandises doivent être surveillés en continu, ajustés et maintenus efficaces. Des transferts stables, des positions reproductibles et une mécanique robuste sont déterminants – afin que les processus cadencés fonctionnent de manière fiable et que l’effort de coordination reste faible.
ZIMM fournit pour cela un système modulaire : les actionneurs électromécaniques et les vérins de levage génèrent – avec des accessoires adaptés – un mouvement linéaire précis pour lever, positionner et ajuster des charges dans les systèmes de convoyage et les modules d’installation. Les renvois d’angle ZK assurent la transmission de puissance et la déviation à 90° lorsque les entraînements doivent être implantés de manière compacte et intégrés proprement. Le système modulaire ZIMM permet de combiner les vérins de levage, les actionneurs électromécaniques et les renvois d’angle ZK avec les vis, moteurs, arbres de liaison, accouplements et pièces rapportées adaptés. Il en résulte des systèmes d’entraînement coordonnés pour les systèmes de convoyage, les stations de transfert et les modules d’installation. Le dimensionnement dépend de la charge, de la course ou de la voie de réglage, de la vitesse, du facteur de marche, du nombre de points d’entraînement, de la situation de montage, des conditions ambiantes et du concept de sécurité de l’installation complète.
ZIMM GmbH développe et fabrique des vérins de levage, des renvois d’angle, des actionneurs électromécaniques et des composants accessoires adaptés pour des tâches industrielles de levage, de positionnement et d’entraînement sur son site de Millenniumpark 3, 6890 Lustenau, en Autriche.

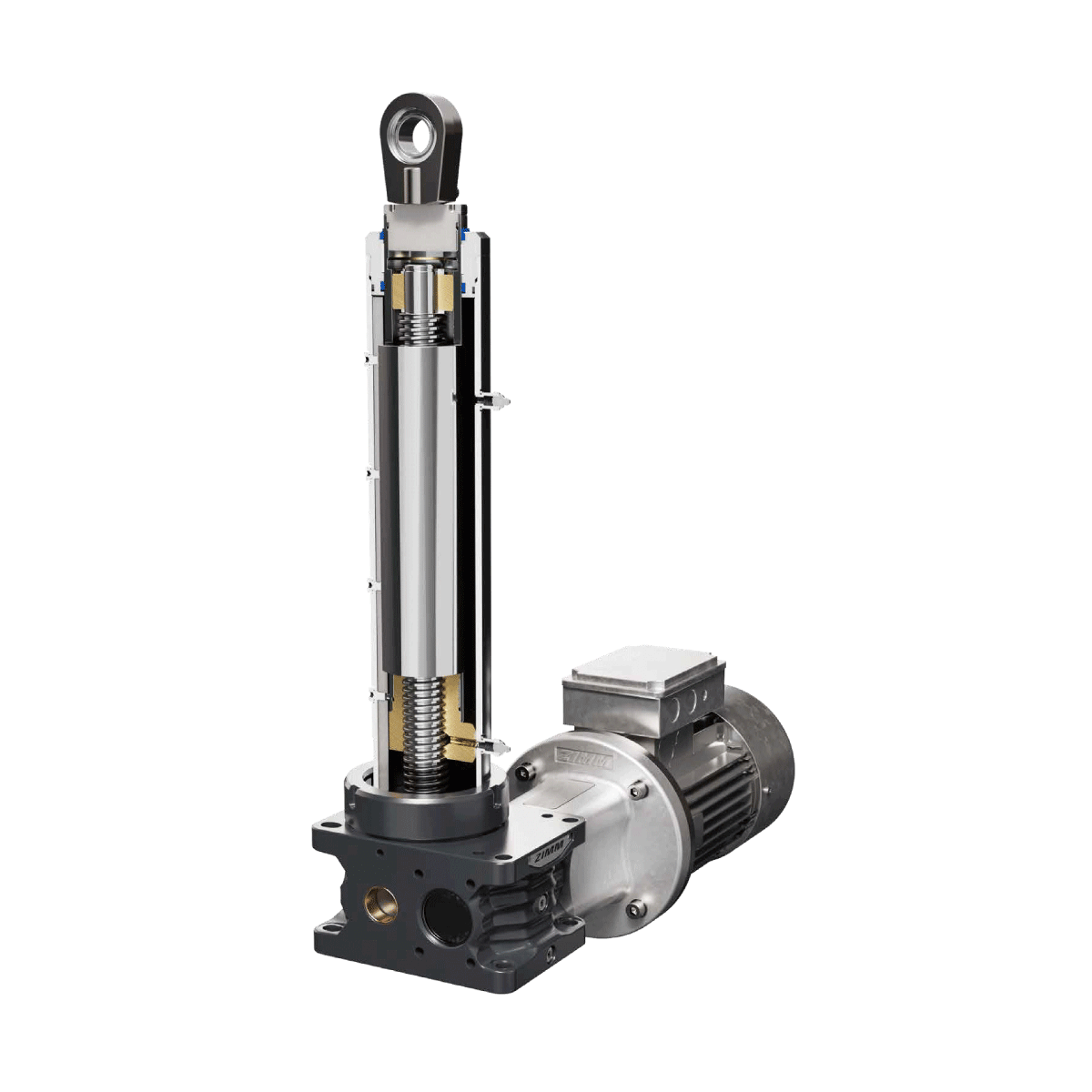

Actionneurs électromécaniques
Les actionneurs électromécaniques ZIMM génèrent des mouvements linéaires contrôlés pour lever, abaisser, stabiliser, positionner et régler des composants ou des charges. Selon l’exécution et la conception du système, ils sont disponibles pour des forces de levage de 25 à 200 kN.
La vis logée dans le carter et le réducteur étanche favorisent l’utilisation dans des environnements exigeants. L’indice de protection, la protection anticorrosion, la plage de température, la lubrification et l’exécution des joints sont définis en fonction des conditions réelles de service et d’environnement. Des brides, embouts à rotule, plateaux d’appui, paliers, interrupteurs de fin de course et autres pièces rapportées adaptés facilitent l’intégration mécanique ainsi que l’intégration dans la commande.
Plusieurs actionneurs peuvent être déplacés conjointement de deux manières. Un accouplement mécanique par arbres de liaison impose la même course à tous les points d’entraînement accouplés, à rapport de réduction et pas de vis identiques ; la synchronisation est ainsi définie de manière cinématique et ne dépend pas de la commande. Lorsque les points d’entraînement sont entraînés séparément, des courses différentes sont possibles ; la synchronisation est alors assurée par la commande et les capteurs de position, et doit être surveillée. Les deux variantes peuvent être combinées au sein d’une même installation.

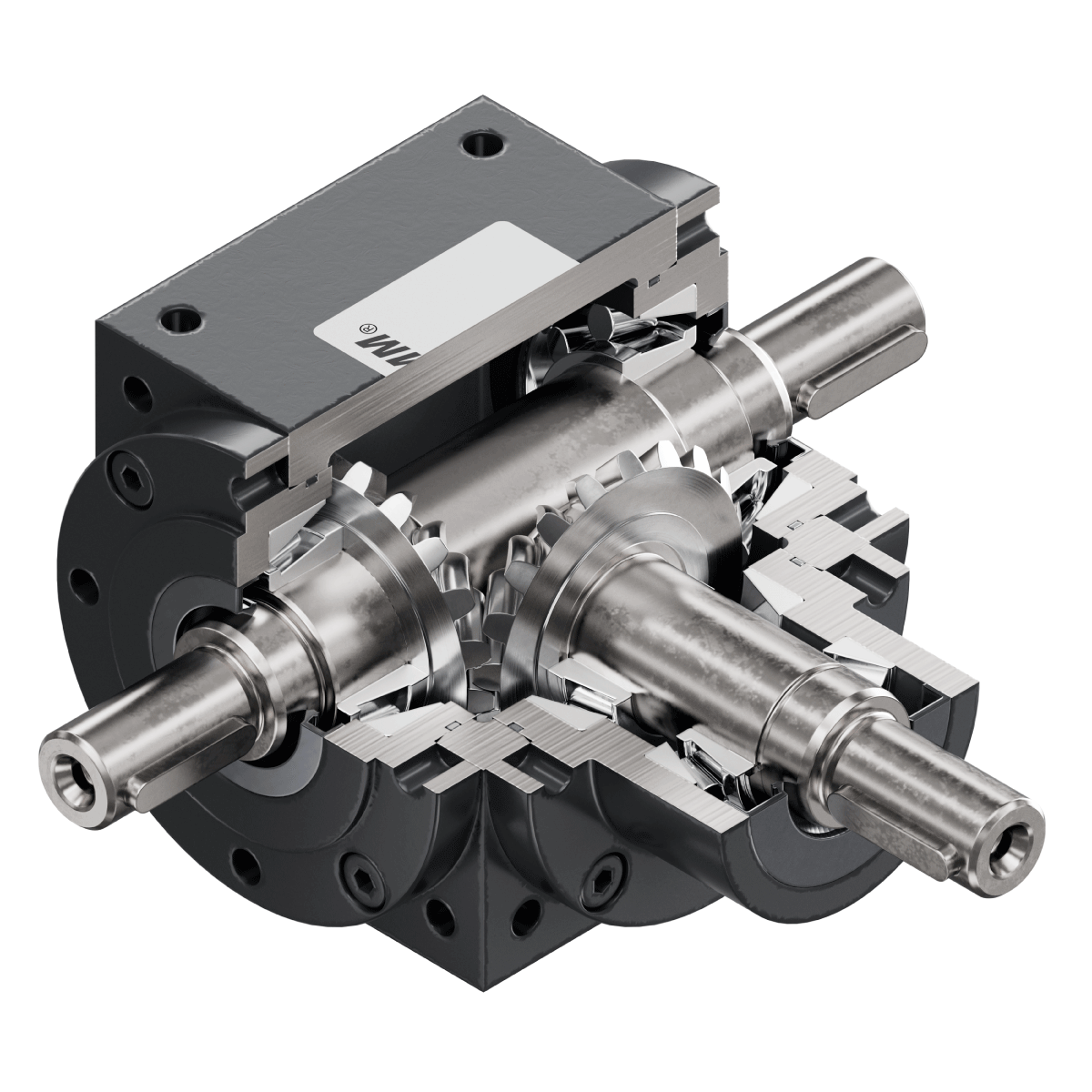

Renvois d’angle ZK
Les renvois d’angle ZK ZIMM renvoient de 90° un mouvement de rotation en entrée et transmettent le couple à un ou deux arbres de sortie. Quatre tailles sont disponibles avec des couples de sortie de 18 à 200 Nm ainsi que les rapports 1:1, 2:1 et 3:1.
La taille et le rapport sont sélectionnés en fonction du couple de sortie requis, de la vitesse d’entrée, des efforts axiaux et radiaux sur les arbres, de la position de montage et du mode de fonctionnement. La forme constructive et la version dépendent du nombre et de la position des arbres de sortie requis ainsi que du type de liaison de l’arbre. Les formes constructives 1.1, 1.2 et 1.3 ainsi que les versions WE-FN et HW-FN sont disponibles.
Des composants adaptés sont disponibles pour les renvois d’angle ZK : arbres de transmission VWZ, paliers de maintien STL, tourillons de l’arbre WZ, accouplements KUZ ainsi que moteurs triphasés AC. L’intégration dans l’installation complète, l’alignement et le soutien des arbres ainsi que le concept de sécurité de niveau supérieur sont définis au sein de l’installation concernée.
Extrait de notre compétence sectorielle
Ajuster les convoyeurs | Stabiliser des transferts propres
En intralogistique, les convoyeurs doivent souvent être réajustés — pour des transferts propres et une course de bande stable. ZIMM fournit des actionneurs électromécaniques comme base robuste : réglage et positionnement précis dans un encombrement réduit. La hauteur du convoyeur, le guidage latéral et l’angle d’attaque sont ainsi réglés de manière reproductible — même avec des charges et des cadences variables.
Avantages
- Réglages reproductibles pour des transferts stables et une course de bande régulière
- Grande rigidité et précision de positionnement sous charge
- Intégration compacte avec des interfaces claires vers la commande
Principe de fonctionnement
- Mouvement de rotation → mouvement linéaire via des actionneurs électromécaniques
- Synchronisation de plusieurs actionneurs possible afin d’éviter le coincement
- Dimensionnement selon la course, la charge et le taux d’utilisation (ED) pour des processus cadencés stables
Scénarios d’utilisation
- Réglage en hauteur des convoyeurs aux stations de transfert
- Ajustement du guidage latéral pour un guidage produit stable
- Positionnement de modules de transfert et d’aiguillage dans l’implantation de convoyage
Cette vidéo montre comment les convoyeurs peuvent être réglés et positionnés avec précision en intralogistique. Avec les actionneurs électromécaniques de ZIMM, la hauteur du convoyeur, le guidage latéral et l’angle d’attaque peuvent être réglés de manière reproductible.

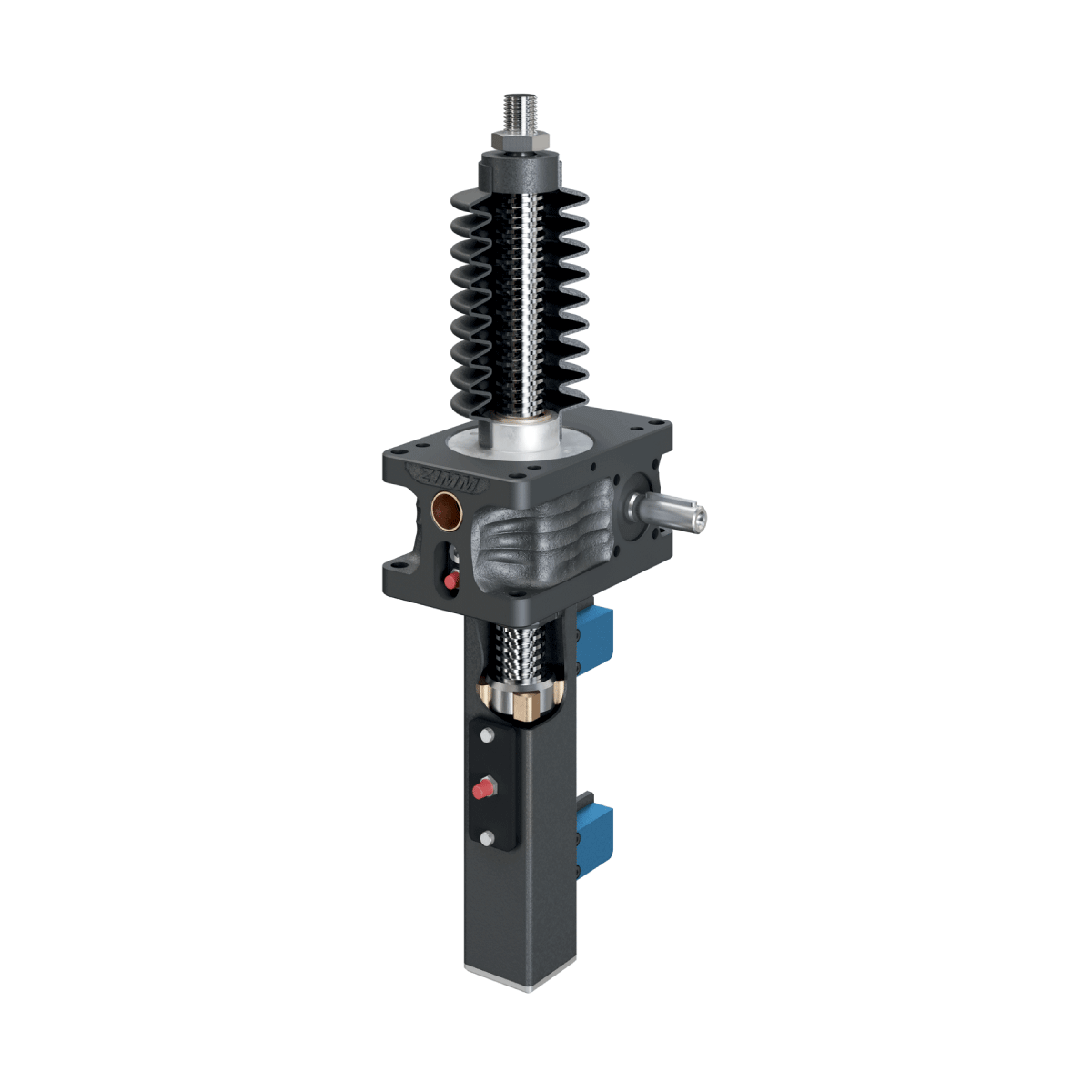

Modules supérieurs d’AGV | Automatiser les transferts en toute sécurité
Les véhicules autoguidés (AGV) permettent des flux de marchandises flexibles – le point clé est le transfert aux stations. ZIMM fournit des systèmes de vérins de levage comme base robuste pour les modules supérieurs : levage et positionnement précis dans un encombrement réduit. La prise de charge, le centrage et le verrouillage aux stations de transfert sont ainsi réalisés de manière reproductible.
Avantages
- Transferts reproductibles grâce à des positions de levage définies
- Grande rigidité et capacité de charge pour des processus stables
- Dimensionnement possible en solution multi-vérins (p. ex. systèmes à 4 vérins)
Principe de fonctionnement
- Mouvement de rotation → mouvement linéaire via des vérins de levage
- Levage synchrone en systèmes multi-vérins pour éviter le coincement
- Dimensionnement axé sur la précision et l’efficacité (selon l’exigence, également avec des moteurs DC)
Scénarios d’utilisation
- Stations de transfert vers convoyeurs et modules de transfert
- Unités de levage/positionnement pour supports de charge
- Centrage et verrouillage dans le module supérieur
Comment mettre en œuvre des transferts aux stations de manière reproductible et stable dans les applications AGV ? Cette vidéo montre comment les systèmes de vérins de levage ZIMM permettent un levage, un positionnement et un centrage précis dans le module supérieur. Pour des solutions compactes et à forte capacité de charge au niveau des stations de transfert et des modules de transfert.
Tables tournantes | Dévier les cartons de manière fiable
Dans les lignes de convoyage de cartons, le changement de direction est un point cadencé : ce n’est que si la table tournante est en position de manière reproductible que le transfert et l’acheminement restent stables. ZIMM équipe les modules de tables tournantes avec des renvois d’angle ZK comme étage d’entraînement compact pour la transmission de couple et la déviation à 90°. Les cartons sont ainsi orientés de façon définie au changement de ligne et transférés en toute sécurité vers la section de convoyage suivante.
Avantages
- Positions de rotation reproductibles pour des transferts de cartons propres
- Entraînement compact grâce à la déviation à 90° intégrée
- Transmission de couple robuste pour des processus cadencés stables
Principe de fonctionnement
- Moteur → ZK: transmettre le couple, dévier la direction d’entraînement de 90°
- Rapport adapté à la cadence et au poids des cartons (vitesse/couple)
- Les positions finales définissent le transfert vers la section suivante
Scénarios d’utilisation
- Changement de direction à 90° dans les lignes de convoyage de cartons
- Transferts vers des modules de tri/aiguillage avec orientation définie
- Orientation avant scanner, balance ou étiquetage
Dans les lignes de convoyage de cartons, le changement de direction est un point sensible du cycle. Cette vidéo montre comment ZIMM équipe les modules de tables tournantes avec des renvois d’angle ZK : pour des positions de rotation définies, une déviation compacte à 90° et des transferts stables vers la section de convoyage suivante.
Questions fréquentes sur la technique d’entraînement ZIMM pour les applications d’intralogistique
Demandez maintenant
Vous planifiez un module d’intralogistique ou souhaitez stabiliser vos transferts ? Envoyez-nous brièvement l’application, la charge, la course/voie de réglage ainsi que la cadence ou le taux d’utilisation (ED) et la situation de montage — nous vous accompagnons dans le choix d’actionneurs électromécaniques, de vérins de levage ou de renvois d’angle ZK.
