VOS EXIGENCES – NOS SOLUTIONS

Technologie d’entraînement ZIMM pour l’automatisation | Lever, positionner et régler

Tâches de mouvement :Lever · Abaisser · Positionner · Régler · Fixer et libérer
Groupes de produits :Vérins de levage · Actionneurs électromécaniques
Plages de force de levage :Vérins de levage : de 2,5 à 1 000 kN par vérin · Actionneurs électromécaniques : de 25 à 200 kN
Versions de vis :Vis trapézoïdale · Vis à billes
Critères de sélection :Force de levage · Course · Vitesse de levage · Taux d’utilisation · Répétabilité · Nombre de points d’entraînement
Variantes de système :Entraînement unique · système multi-vis couplé mécaniquement · axes synchronisés par la commande
Types de projet :Nouvelle conception OEM · Rétrofit (remplacement d’axes hydrauliques ou pneumatiques)

Dans les machines et installations automatisées, les composants et les charges doivent être levés, abaissés, positionnés, réglés, fixés et libérés de manière contrôlée. Les vérins de levage et les actionneurs électromécaniques ZIMM génèrent les mouvements linéaires nécessaires à cet effet – en tant qu’axe d’entraînement unique ou en tant que système comportant plusieurs points de levage déplacés conjointement.

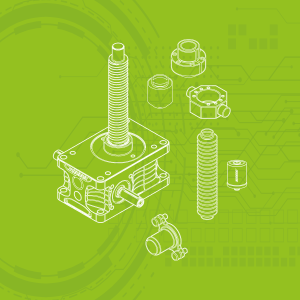

Le groupe de produits, la série, la taille et la version de vis adaptés découlent de la tâche de mouvement concrète et des conditions présentes sur le lieu de montage. ZIMM évalue ces données et vous accompagne dans la sélection et le dimensionnement. Dans le système modulaire ZIMM, les vérins de levage et les actionneurs électromécaniques se combinent avec les vis, moteurs, arbres de liaison, accouplements et accessoires adaptés pour former des systèmes de levage complets. La structure porteuse, le guidage, le verrouillage et le concept de sécurité global sont définis au sein de l’installation complète concernée.

ZIMM GmbH développe et fabrique des vérins de levage, des renvois d’angle, des actionneurs électromécaniques et des composants accessoires adaptés pour des tâches industrielles de levage, de positionnement et d’entraînement sur son site de Millenniumpark 3, 6890 Lustenau, en Autriche.

La sélection dépend de la rentabilité, de la précision, de la vitesse et des exigences de l’application.

Conçu pour une excellente longévité et efficacité énergétique.

Des brides et accessoires standardisés sont disponibles pour les moteurs standards.

ZIMM fournit une protection anti-corrosion en usine. D’autres niveaux de protection et couleurs souhaitées sont possibles.

Support cardan adapté inclus.

Le boîtier hermétique est lubrifié à vie et conçu pour des vitesses élevées ainsi que des temps de fonctionnement prolongés.

La lubrification est possible en cours d’utilisation. *Les actionneurs électromécaniques doivent pour cela être placés dans la position de lubrification correspondante.

Les perçages préparés prennent en charge différentes configurations de montage. Le montage en position inversée est possible avec pleine charge nominale.

Caractéristiques du produit | Série ZA | Actionneurs
Caractéristiques du produit | Série ZE | Vérin à vis
Caractéristiques du produit | Série GSZ | Vérin à vis

Aperçu des produits pour actionneurs électromécaniques et vérins de levages

ZIMM propose des actionneurs électromécaniques de la série ZA ainsi que des vérins de levage des séries ZE et GSZ pour différentes plages de charge. L’aperçu montre les tailles et les rapports de transmission disponibles des différentes séries.

Série ZA | ActionneursSérie ZE | Vérins de levageSérie GSZ | Vérins de levage
Tailles
2,5 kNindisponibleindisponibleavailable
5 kNindisponibledisponibledisponible
10 kNindisponibledisponibledisponible
25 kNdisponibledisponibledisponible
35 kNindisponibledisponibleindisponible
50 kNdisponibledisponibledisponible
100 kNdisponibledisponibledisponible
150 kNindisponibledisponibledisponible
200 kNdisponibledisponibleindisponible
250 kNindisponibledisponibleindisponible
350 kNindisponibledisponibleindisponible
500 kNindisponibledisponibleindisponible
750 kNindisponibledisponibleindisponible
1000 kNindisponibledisponibleindisponible
Rapport
4:1 / 16:1indisponibledisponibledisponible
6:1 / 24:1disponibledisponibledisponible
7:1 / 28:1disponibledisponibledisponible
8:1 / 24:1disponibledisponibleindisponible
9:1 / 36:1disponibledisponibledisponible
10,66: 1 / 32:1indisponibledisponibleindisponible
13,33: 1 / 40:1indisponibledisponibleindisponible

Trouvez la bonne vis pour votre application

Les exigences de votre application déterminent si une vis trapézoïdale ou une vis à billes est la solution adaptée.

  • Taux d’utilisation et cycle
  • Répétabilité et précision du positionnement
  • Vitesse de levage
  • Paramètres statiques et dynamiques (Tenir la charge en position fixe ou en déplacement)
  • Durée de vie et maintenance
Vis trapézoïdale ou à billes

Applications dans l’industrie de l’automatisation

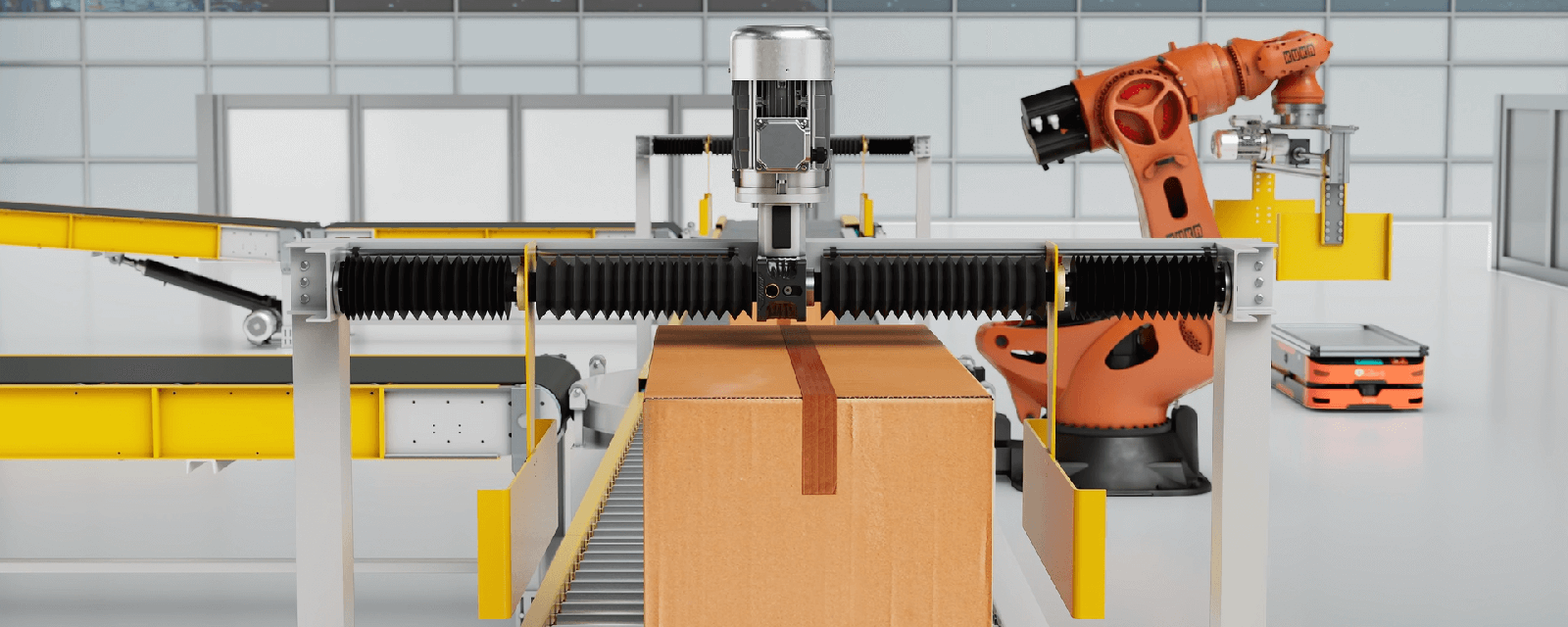

La technologie d’entraînement ZIMM est utilisée dans des applications industrielles d’automatisation où des charges doivent être levées, déplacées ou positionnées de manière précise et reproductible. Selon l’application, des vérins de levage, des actionneurs électromécaniques et des accessoires adaptés issus du système modulaire ZIMM sont utilisés.

Vous êtes actuellement en train de consulter le contenu d’un espace réservé de YouTube. Pour accéder au contenu réel, cliquez sur le bouton ci-dessous. Veuillez noter que ce faisant, des données seront partagées avec des providers tiers.

Plus d’informations
Débloquer le contenu Accepter le service requis et débloquer les contenus

Les actionneurs électromécaniques et les vérins de levage à vis représentent une technologie moderne pour le levage et le positionnement précis de pièces ou de charges.

Vous êtes actuellement en train de consulter le contenu d’un espace réservé de YouTube. Pour accéder au contenu réel, cliquez sur le bouton ci-dessous. Veuillez noter que ce faisant, des données seront partagées avec des providers tiers.

Plus d’informations
Débloquer le contenu Accepter le service requis et débloquer les contenus

Les actionneurs électromécaniques et les vérins de levage à vis représentent une technologie moderne pour le levage et le positionnement précis de pièces ou de charges.

Vous êtes actuellement en train de consulter le contenu d’un espace réservé de YouTube. Pour accéder au contenu réel, cliquez sur le bouton ci-dessous. Veuillez noter que ce faisant, des données seront partagées avec des providers tiers.

Plus d’informations
Débloquer le contenu Accepter le service requis et débloquer les contenus

Les actionneurs électromécaniques et les vérins de levage à vis représentent une technologie moderne pour le levage et le positionnement précis de pièces ou de charges.

Questions fréquentes sur la technologie d’entraînement ZIMM pour les applications d’automatisation

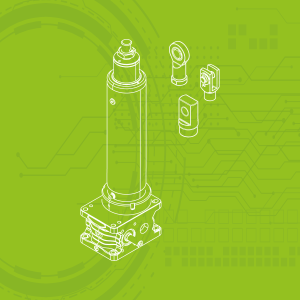

Les vérins de levage transforment un mouvement de rotation entrant en un mouvement linéaire de levage ou de positionnement. Ils conviennent particulièrement aux systèmes de conception modulaire présentant des forces de levage élevées, plusieurs points d’entraînement ou des axes d’entraînement couplés mécaniquement, car le moteur, les arbres de liaison et les accessoires peuvent être combinés librement. Les actionneurs électromécaniques sont des axes d’entraînement linéaires fermés sur eux-mêmes, avec réducteur intégré et vis intérieure. Ils conviennent aux axes uniques compacts, intégrés directement dans une fonction de levage, de positionnement ou de réglage et reliés à la construction par les points de fixation. Dans la pratique, le nombre de points d’entraînement et l’espace de montage disponible sont déterminants : un point de levage dans une situation de montage exiguë plaide pour un actionneur, plusieurs points de levage à déplacer de manière synchrone plaident pour un système de vérins de levage.

Les vis trapézoïdales sont économiques, peu sensibles aux charges par à-coups et peuvent être statiquement irréversibles selon le pas du filet, le frottement, la lubrification et la version. Leur rendement plus faible limite la vitesse de levage et le taux d’utilisation admissible. Les vis à billes atteignent un rendement nettement supérieur et conviennent de ce fait à des vitesses plus élevées, des taux d’utilisation plus longs et un nombre de cycles plus important. Elles ne sont pas irréversibles et exigent un frein ou un élément de retenue équivalent lorsque des charges doivent être maintenues. Pour les tâches de levage relevant de la sécurité, l’irréversibilité éventuelle d’une vis trapézoïdale ne remplace pas le concept de retenue, de verrouillage et de sécurité requis pour l’installation complète.

Le taux d’utilisation décrit le rapport entre le temps de mouvement et la durée totale du cycle et détermine de manière déterminante l’échauffement dans la vis. Avec la force de levage et la course, il constitue le paramètre le plus important pour le choix de la taille. L’évaluation nécessite le temps de mouvement, le temps de pause, le nombre de cycles par heure ainsi que la température ambiante. Un taux d’utilisation élevé associé à une course longue est la raison la plus fréquente pour laquelle une taille jugée adaptée au départ doit être réévaluée.

Plusieurs vérins de levage peuvent être reliés par des arbres de liaison, des accouplements et des renvois d’angle pour former un système multi-vis couplé mécaniquement. Tous les points de levage sont alors déplacés par un seul entraînement et fonctionnent en synchronisme mécanique. Alternativement, plusieurs axes d’entraînement peuvent être synchronisés par la commande, par exemple au moyen de servomoteurs avec retour de position. La variante adaptée dépend du nombre et de la disposition des points de levage, de la précision de synchronisme requise, de la répartition des charges et de l’espace de montage disponible.

Les actionneurs électromécaniques se passent de fluide hydraulique, de centrale et de tuyauterie au sein de l’axe d’entraînement et s’intègrent directement dans la commande électrique. Pour le remplacement, il convient de déterminer la force réellement nécessaire – les axes hydrauliques sont fréquemment dimensionnés pour des charges de pointe qui ne surviennent pas en fonctionnement. Il faut également vérifier les points de fixation et l’espace de montage disponible, le comportement sous charge à maintenir, y compris le frein ou l’écrou de sécurité éventuellement requis, la surveillance des positions de fin de course et de position, ainsi que l’intégration dans le concept de sécurité de l’installation.

Le dimensionnement technique nécessite en particulier les informations suivantes :

  • tâche de mouvement
  • force de levage ou de positionnement requise
  • course et vitesse de levage
  • taux d’utilisation et nombre de cycles
  • nombre de points d’entraînement
  • situation de montage et conditions ambiantes

Des indications complémentaires sur la répétabilité requise, la répartition des charges, la commande, les capteurs et les exigences de sécurité sont nécessaires. Un dessin ou un croquis de la situation de montage facilite l’évaluation technique.

Demandez dès maintenant une étude pour votre tâche d’automatisation

Vous planifiez une fonction de levage, de positionnement, de réglage ou de serrage dans une machine, une ligne de montage ou une installation de contrôle – ou souhaitez remplacer un axe hydraulique existant par une solution électromécanique ? Transmettez-nous la tâche de mouvement ainsi que les indications techniques figurant dans les questions fréquentes. Un dessin ou un croquis de la situation de montage peut être joint directement. ZIMM vous accompagne dans la sélection et le dimensionnement de vérins de levage et d’actionneurs électromécaniques.
